Погружные трубы PTFE (DIN)
LMP Fluorcarbon

Погружные трубы PTFE (DIN)

Артикул: LMP-FC-05

Трубы для погружения в технологические сосуды и аппараты с футеровкой PTFE.

Характеристики

Стандарт
DIN 2848
Типоразмеры
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250
Футеровка
Pure PTFE according to ASTM D 1457-78 type IV and V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Трубы для погружения в технологические сосуды и аппараты с футеровкой PTFE. Используются для подачи среды на требуемую глубину без контакта стальной оболочки с агрессивной средой.

Характеристики

Категория Трубы
Название (EN) Dip Pipes (DIN)
Оригинальное название DIP PIPES with ptfe lining.
Стандарт DIN 2848
Страница в каталоге 32
Материал трубы St 35 according to DIN 1629 part 3 (1.0308)
Фланцы R-St 37-2 according to DIN 17100 (1.0112)
Футеровка Pure PTFE according to ASTM D 1457-78 type IV and V
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN s d4 k1 D1 D d DN2 l max
15 3 45 65 95 38 (29) 20 (13) ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
20 3 58 75 105 38 20 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
25 3 68 85 115 44 22 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
32 3 78 100 140 54 31 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
40 3 88 110 150 54/70 37 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
50 3 102 125 165 70 48 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
65 3,5 122 145 185 82 63 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
80 4 138 160 200 107 75 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
100 4,5 158 180 220 131 99 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
125 4,5 188 210 250 159 122 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
150 5 212 240 285 206 149 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
200 6 268 295 340 238 194 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000
250 7 320 350 395 309 248 ADAPTED TO THE FLANGE OF THE REACTION VESSEL 3.000

Примечания

По запросу доступны различные размеры.
По запросу доступны специальные погружные трубы (изогнутые, с распылительными форсунками и т. п.).
Производитель определяет необходимость установки адаптирующего кольца и/или усиливающих элементов.

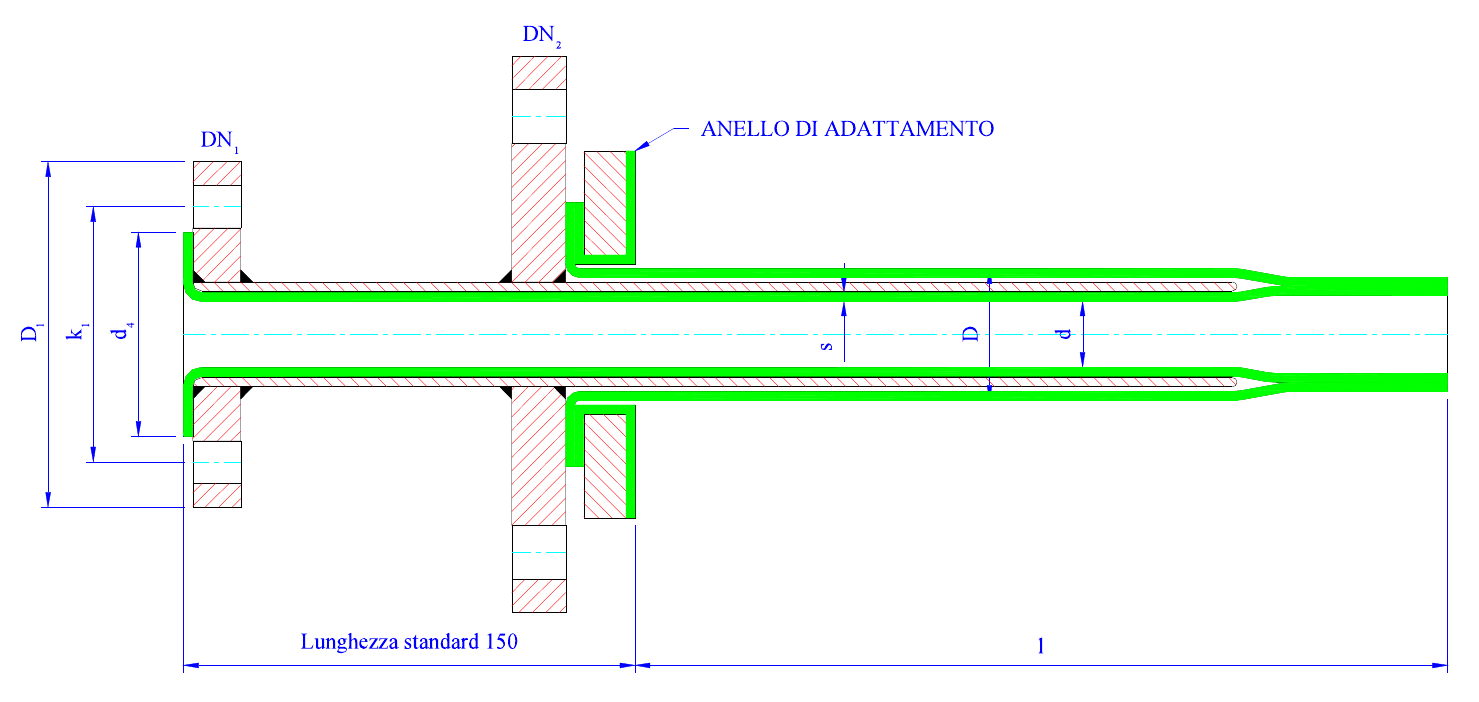

Описание чертежа

Технический чертёж в разрезе узла погружной трубы с футеровкой из PTFE. Показана горизонтальная основная труба с вертикальным ответвлением погружной трубы. Обозначены DN1 и DN2 (размеры фланцев), d, s, k, D, l (общая длина) и стандартная длина участка погружной трубы 150 мм. В месте фланцевого соединения показано адаптирующее кольцо «ANELLO DI ADATTAMENTO».

Модификации товара

Артикул Описание
LMP-FC-01 Фланцевые трубы PTFE (DIN)
LMP-FC-02 Фланцевые трубы PTFE (ANSI)
LMP-FC-03 Инжекционные трубы PTFE (DIN)
LMP-FC-04 Инжекционные трубы PTFE (ANSI)
LMP-FC-05 Погружные трубы PTFE (DIN)
LMP-FC-06 Погружные трубы PTFE (ANSI)
LMP-FC-07 Двустенные погружные трубы PTFE (DIN)
LMP-FC-08 Двустенные погружные трубы PTFE (ANSI)
LMP-FC-09 Инжекционные форсунки PTFE без стали (DIN)
LMP-FC-10 Инжекционные форсунки PTFE без стали (ANSI)
