Инжекционные форсунки PTFE без стали (ANSI)
Артикул: LMP-FC-10
Цельнопрессованные форсунки из чистого PTFE без стального каркаса для впрыска реагентов в исполнении ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Цельнопрессованные форсунки из чистого PTFE без стального каркаса для впрыска реагентов в исполнении ANSI. Аналог DIN-версии для североамериканских проектов.
Характеристики
| Категория | Трубы |
|---|---|
| Название (EN) | PTFE Injection Nozzles (ANSI) |
| Оригинальное название | PTFE INJECTION NOZZLE (without steel insert). |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 59 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | s | dA | d4 | l max |
|---|---|---|---|---|
| 1/2″ | 3 | 16 | 35 | 3.000 |
| 3/4″ | 3 | 21 | 43 | 3.000 |
| 1″ | 3 | 26 | 51 | 3.000 |
| 1 1/4″ | 3 | 34 | 64 | 3.000 |
| 1 1/2″ | 3 | 39 | 73 | 3.000 |
| 2″ | 3 | 51 | 92 | 3.000 |
| 2 1/2″ | 3,5 | 69 | 105 | 3.000 |
| 3″ | 4 | 78 | 127 | 3.000 |
| 4″ | 4,5 | 103 | 157 | 3.000 |
| 5″ | 4,5 | 131 | 185 | 3.000 |
| 6″ | 5 | 154 | 216 | 3.000 |
| 8″ | 6 | 206 | 270 | 3.000 |
| 10″ | 7 | 260 | 324 | 3.000 |
| 12″ | 7 | 311 | 381 | 3.000 |
Примечания
Размеры указаны в мм.

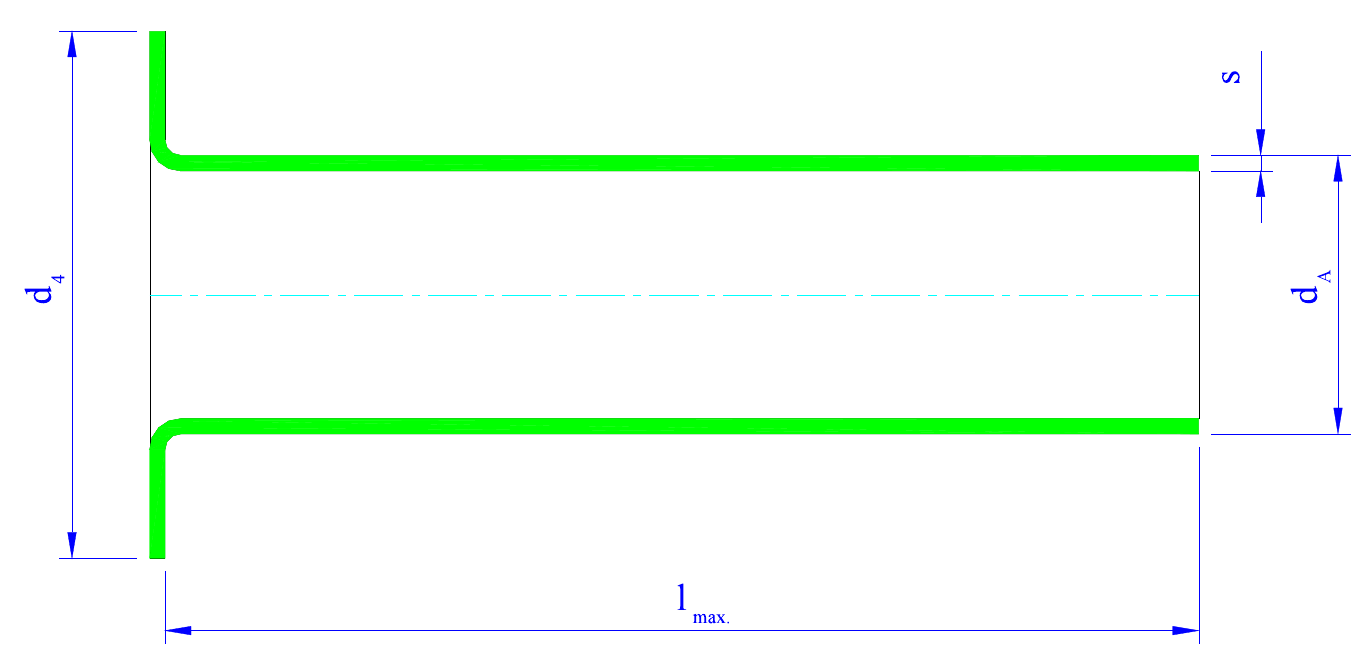

Описание чертежа
Технический чертёж инжекционной форсунки из PTFE в боковой проекции. Форсунка имеет Г-образную конфигурацию с двумя параллельными горизонтальными участками, соединёнными вертикальным участком. Футеровка из PTFE выделена зелёным. Обозначены общая высота (d4), вертикальное расстояние между осями горизонтальных участков (dA), толщина стенки (s) и максимальная общая длина (l max).
