Двустенные погружные трубы PTFE (DIN)
Артикул: LMP-FC-07
Погружные трубы с двойной (усиленной) стенкой и футеровкой PTFE.
Характеристики
- Стандарт
- DIN 2848
- Типоразмеры
- 20, 25, 40, 50, 65, 80, 100
- Футеровка
- Pure PTFE according to ASTM D 1457-78 type IV - V
- Бренд
- LMP Fluorcarbon
Цена по запросу
Погружные трубы с двойной (усиленной) стенкой и футеровкой PTFE. Применяются в условиях повышенной механической нагрузки или при работе с особо опасными средами.
Характеристики
| Категория | Трубы |
|---|---|
| Название (EN) | Double Wall Dip Pipes (DIN) |
| Оригинальное название | DOUBLE WALL DIP PIPES with ptfe lining. (double wall dip pipe – or strengthened wall) |
| Стандарт | DIN 2848 |
| Страница в каталоге | 33 |
| Материал трубы | St 35 according to DIN 1629 Part 3 (1.0308) |
| Фланцы | R-St 37-2 according to DIN 17100 (1.0112) |
| Футеровка | Pure PTFE according to ASTM D 1457-78 type IV — V |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | s | d41 | k1 | D1 | D | d | DN2 | l max |
|---|---|---|---|---|---|---|---|---|
| 20 | 3 | 58 | 75 | 105 | 70 | 20 | Flange of the reaction vessel | 3.000 |
| 25 | 3 | 68 | 85 | 115 | 70 | 22 | Flange of the reaction vessel | 3.000 |
| 40 | 3 | 88 | 110 | 150 | 82 | 37 | Flange of the reaction vessel | 3.000 |
| 50 | 3 | 102 | 125 | 165 | 107 | 48 | Flange of the reaction vessel | 3.000 |
| 65 | 3.5 | 122 | 145 | 185 | 107 | 63 | Flange of the reaction vessel | 3.000 |
| 80 | 4 | 138 | 160 | 200 | 131 | 75 | Flange of the reaction vessel | 3.000 |
| 100 | 4.5 | 158 | 180 | 220 | 159 | 99 | Flange of the reaction vessel | 3.000 |
Примечания
— По запросу доступны различные размеры.
— По запросу доступны специальные погружные трубы (изогнутые, с распылительными форсунками и т. п.).
— Производитель определяет необходимость установки адаптирующего кольца и/или усиливающих элементов.
— По запросу погружные трубы с двойной стенкой могут поставляться с обогревающей рубашкой, фланцевыми или резьбовыми соединениями.

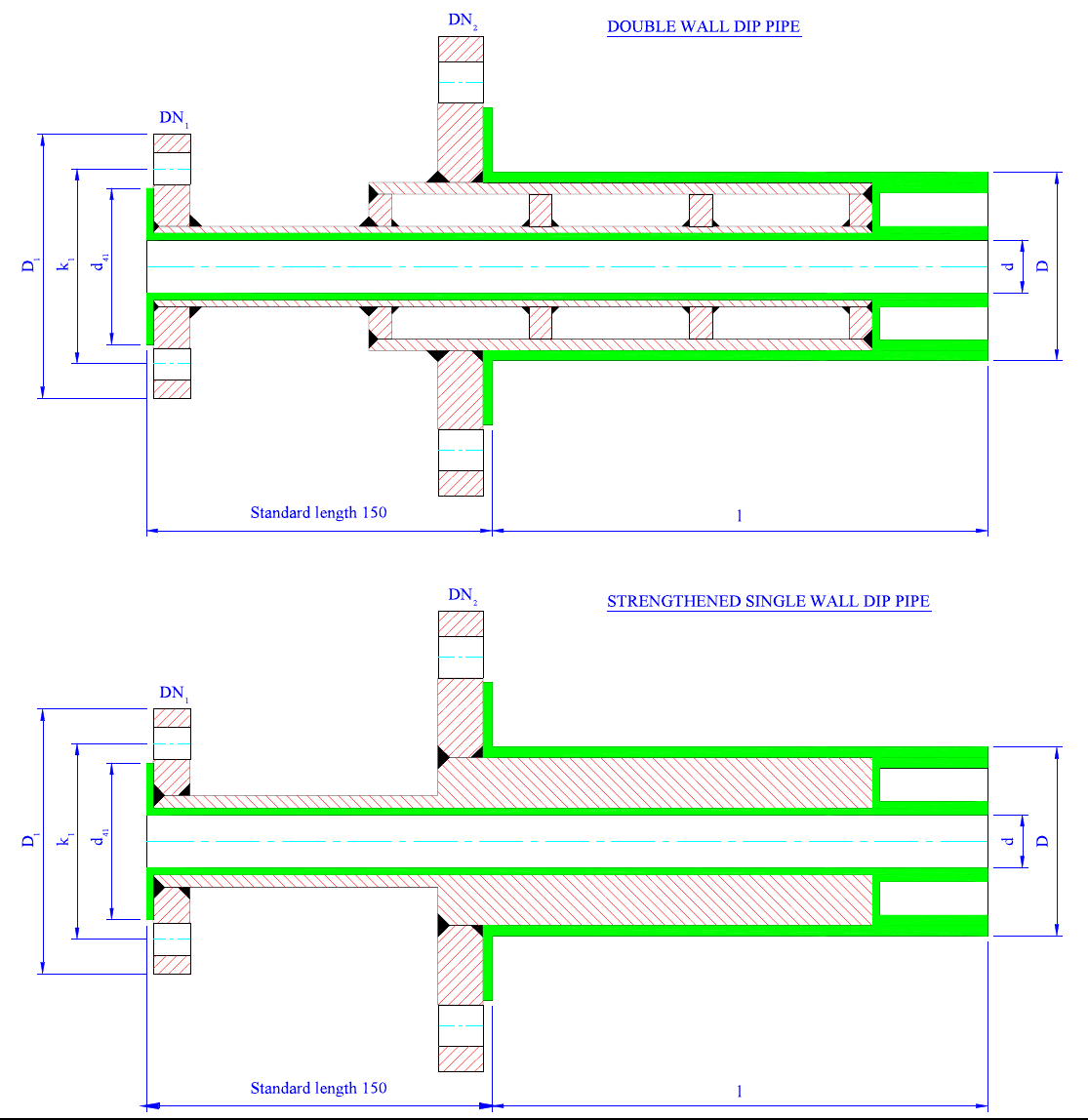

Описание чертежа
На странице представлены два технических чертежа в разрезе. В верхнем показана двустенная погружная труба с фланцевыми соединениями DN1 и DN2; указаны размеры d1, d2, k, D и стандартная длина l. В нижнем показана усиленная одностенная погружная труба с аналогичной схемой и усиленной конструкцией. В обоих случаях погружная труба установлена во фланце сосуда.
