Фланцевые трубы PTFE (ANSI)
Артикул: LMP-FC-02
Стальные трубы с футеровкой PTFE и фланцами по американскому стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5 class 150
- Типоразмеры
- ½", ¾", 1", 1¼", 1½", 2", 2½", 3", 4", 5", 6", 8", 10", 12"
- Футеровка
- Pure PTFE according to ASTM-D 4894 - 4895
- Бренд
- LMP Fluorcarbon
Цена по запросу
Стальные трубы с футеровкой PTFE и фланцами по американскому стандарту ANSI. Schedule 40 до 6″, schedule 20 от 8″ и выше. Размеры от 1″ до 12″.
Характеристики
| Категория | Трубы |
|---|---|
| Название (EN) | Flanged Pipes (ANSI B16.5) |
| Оригинальное название | FLANGED PIPES according to ANSI B16.5 class 150. |
| Стандарт | ANSI B16.5 class 150 |
| Страница в каталоге | 37 |
| Материал трубы | ASTM A106 gr.B according to ANSI B36.10; API 5L gr.B according to ANSI B36.10 |
| Фланцы | ASTM A105 according to ANSI B16.5 |
| Футеровка | Pure PTFE according to ASTM-D 4894 — 4895 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | d1 | sf | d | s | n x d2 | d4 | k | D | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|
| ½» | 24 | 3,00 | 12 | 3 | 4 x 15,9 | 35 | 60,3 | 88,9 | 13,6 | 23,1 |
| ¾» | 33,7 | 2,90 | 12 | 3 | 4 x 15,9 | 43 | 69,8 | 98,4 | 15,2 | 26,3 |
| 1″ | 33,7 | 2,90 | 19 | 3 | 4 x 15,9 | 51 | 79,4 | 107,9 | 17,3 | 28,4 |
| 1¼» | 42,4 | 2,60 | 28 | 3 | 4 x 15,9 | 64 | 88,9 | 117,5 | 18,9 | 30,0 |
| 1½» | 48,3 | 3,68 | 32 | 3 | 4 x 15,9 | 73 | 98,4 | 127,0 | 20,5 | 31,6 |
| 2″ | 60,3 | 3,91 | 44 | 3 | 4 x 19,0 | 92 | 120,6 | 152,4 | 22,1 | 36,2 |
| 2½» | 76,1 | 2,90 | 61 | 3,5 | 4 x 19,0 | 105 | 139,7 | 177,8 | 25,2 | 39,4 |
| 3″ | 88,9 | 5,49 | 69 | 4 | 4 x 19,0 | 127 | 152,4 | 190,5 | 26,8 | 42,6 |
| 4″ | 114,3 | 6,02 | 94 | 4,5 | 8 x 19,0 | 157 | 190,5 | 228,6 | 26,8 | 42,6 |
| 5″ | 139,7 | 4,50 | 121 | 4,5 | 8 x 22,2 | 185 | 215,9 | 254,0 | 26,8 | 44,2 |
| 6″ | 168,3 | 7,11 | 144 | 5 | 8 x 22,2 | 216 | 241,3 | 279,4 | 30,4 | 46,3 |
| 8″ | 219,1 | 6,35 | 194 | 6 | 8 x 22,2 | 270 | 298,4 | 342,9 | 33,1 | 53,7 |
| 10″ | 273,0 | 6,35 | 246 | 7 | 12 x 25,4 | 324 | 361,9 | 406,4 | 35,2 | 57,4 |
| 12″ | 323,9 | 7,11 | 297 | 7 | 12 x 25,4 | 381 | 431,8 | 482,6 | 36,8 | 58,9 |
Weights in Kgs. (вес, кг)
| Size | ½» | ¾» | 1″ | 1¼» | 1½» | 2″ | 2½» | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 meter pipe | 1,6 | 2,1 | 2,8 | 3,7 | 4,2 | 5,8 | 7,8 | 9,9 | 14,5 | 20,7 | 23,4 | 39,1 | 51,7 | 67,7 |
| loose+fixed flange | 1,7 | 2,3 | 3,0 | 4,2 | 4,8 | 6,7 | 9,0 | 11,4 | 11,7 | 15,6 | 20,3 | 34,0 | 44,3 | 68,4 |
Примечания
Стальная труба schedule 40 до 6″ (включительно), schedule 20 от 8″ и выше.
По запросу доступны изделия «Heavy Duty» для вакуумных условий. Вентиляционные отверстия — по выбору производителя.

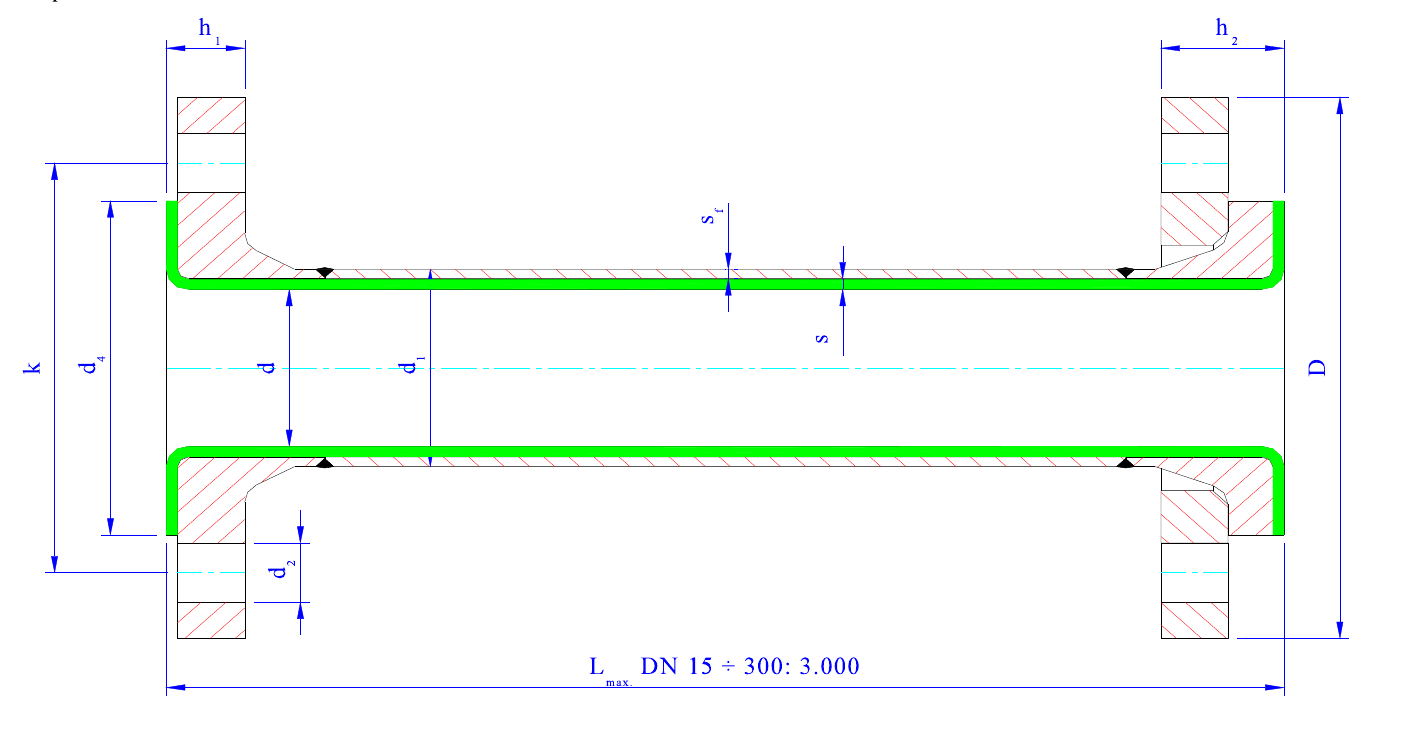

Описание чертежа
Технический чертёж фланцевой трубы в продольном разрезе. Показана футеровка из PTFE (выделена зелёным) внутри стальной трубы и фланцев. Обозначены общая длина (L), наружный диаметр фланца (D), диаметр расположения болтов (k), высоты фланцев (h1, h2), внутренний диаметр отверстия (d), толщина стенки (s) и толщина футеровки (sf). Также показано расположение отверстий под болты (n x d2). Для DN 15 указана максимальная длина 3000 мм.
