Артикул: LMP-FC-09
Цельнопрессованные форсунки из чистого PTFE без стального каркаса для впрыска реагентов.
Цена по запросу
Цельнопрессованные форсунки из чистого PTFE без стального каркаса для впрыска реагентов. Применяются там, где требуется максимальная химическая стойкость без металлических элементов. Соединение по стандарту DIN.
| Категория | Трубы |
|---|---|
| Название (EN) | PTFE Injection Nozzles (DIN) |
| Оригинальное название | PTFE INJECTION NOZZLE (without steel insert) |
| Стандарт | DIN 2848 |
| Страница в каталоге | 31 |
| Футеровка | Чистый PTFE по ASTM D 1457-78, типы IV и V |
| Условия поставки | according to DIN 2848 |
| DN | s | dA | d4 | l max. |
|---|---|---|---|---|
| 15 | 3 | 18 | 45 | 3.000 |
| 20 | 3 | 22 | 58 | 3.000 |
| 25 | 3 | 28 | 68 | 3.000 |
| 32 | 3 | 37 | 78 | 3.000 |
| 40 | 3 | 43 | 88 | 3.000 |
| 50 | 3 | 54 | 102 | 3.000 |
| 65 | 3,5 | 70 | 122 | 3.000 |
| 80 | 4 | 82 | 138 | 3.000 |
| 100 | 4,5 | 107 | 158 | 3.000 |
| 125 | 4,5 | 131 | 188 | 3.000 |
| 150 | 5 | 159 | 212 | 3.000 |
| 200 | 6 | 206 | 268 | 3.000 |
| 250 | 7 | 260 | 320 | 3.000 |
| 300 | 7 | 309 | 370 | 3.000 |
Размеры указаны в мм.

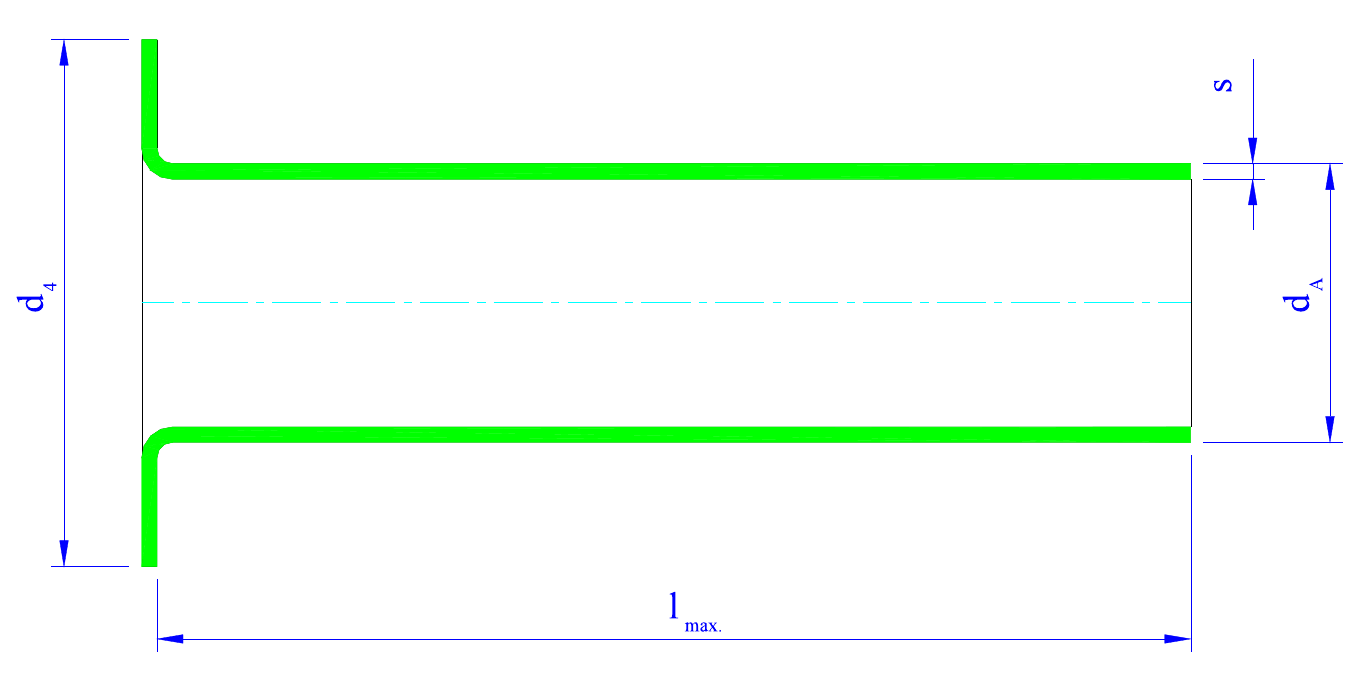

Технический чертёж инжекционной форсунки из PTFE в боковой проекции. Показан Г-образный элемент с вертикальной частью слева и горизонтальной форсункой справа. Футеровка из PTFE выделена зелёным. Обозначены d4 (общая высота вертикальной части), s (толщина стенки горизонтальной форсунки), dA (наружный диаметр горизонтальной форсунки) и l max. (максимальная длина горизонтального вылета).
