Артикул: LMP-FC-06
Погружные трубы с футеровкой PTFE и фланцами по стандарту ANSI.
Цена по запросу
Погружные трубы с футеровкой PTFE и фланцами по стандарту ANSI. Аналог погружных труб DIN для североамериканских проектов.
| Категория | Трубы |
|---|---|
| Название (EN) | Dip Pipes (ANSI) |
| Оригинальное название | DIP PIPES according to ANSI B16.5 class 150. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 60 |
| Материал трубы | ASTM A106 gr. B according to ANSI B36.10 / API 5L gr. B according to ANSI B36.10 |
| Фланцы | ASTM A105 according to ANSI B16.5 |
| Футеровка | Pure PTFE according to ASTM D 4894 |
| Прочее | Adapting ring (optional) |
| Условия поставки | DIN 2874 |
| DN | s | d4 | k1 | D1 | D | d | DN2 | l max |
|---|---|---|---|---|---|---|---|---|
| ½» | 3 | 35 | 60,3 | 88,9 | 38 (29) | 20 (13) | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| ¾» | 3 | 43 | 69,8 | 98,4 | 38 | 20 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 1″ | 3 | 51 | 79,4 | 107,9 | 44 | 22 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 1¼» | 3 | 64 | 88,9 | 117,5 | 54 | 31 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 1½» | 3 | 73 | 98,4 | 127,0 | 54/70 | 37 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 2″ | 3 | 92 | 120,6 | 152,4 | 70 | 48 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 2½» | 3,5 | 105 | 139,7 | 177,8 | 82 | 63 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 3″ | 4 | 127 | 152,4 | 190,5 | 107 | 75 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 4″ | 4,5 | 157 | 190,5 | 228,6 | 131 | 99 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 5″ | 4,5 | 185 | 215,9 | 254,0 | 159 | 122 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 6″ | 5 | 216 | 241,3 | 279,4 | 206 | 149 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 8″ | 6 | 270 | 298,4 | 342,9 | 238 | 194 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
| 10″ | 7 | 324 | 361,9 | 406,4 | 309 | 248 | ADAPTED TO THE FLANGE OF THE REACTION VESSEL | 3.000 |
Размеры указаны в мм.
По запросу доступны различные размеры.
По запросу доступны специальные погружные трубы (изогнутые, с распылительными форсунками и т. п.).
Производитель определяет необходимость установки адаптирующего кольца и/или усиливающих элементов.

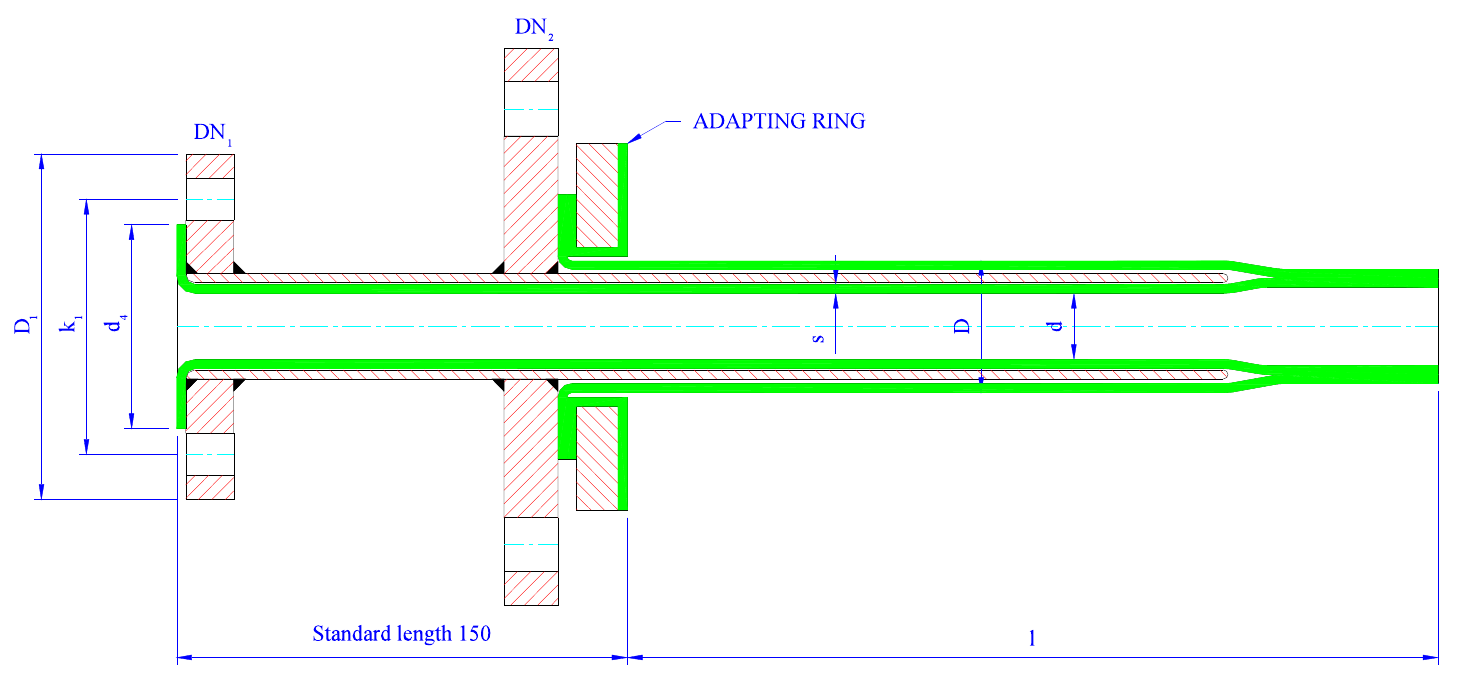

Технический чертёж в разрезе узла погружной трубы, присоединённого к фланцу реакционного сосуда. Показана горизонтальная основная труба с вертикальным ответвлением, погружаемым в сосуд; в месте соединения установлено адаптирующее кольцо. Обозначены DN1 (основная труба), DN2 (погружная труба), общая длина L, стандартная длина 150 мм и размеры фланца: k (диаметр расположения болтов), D (наружный диаметр фланца) и d (диаметр отверстия). Футеровка из PTFE выделена зелёным.
