Инжекционные трубы PTFE (DIN)
LMP Fluorcarbon

Инжекционные трубы PTFE (DIN)

Артикул: LMP-FC-03

Трубы для впрыска реагентов в технологические аппараты с футеровкой PTFE и фланцевым соединением по DIN.

Характеристики

Стандарт
DIN 2848
Типоразмеры
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250
Футеровка
Pure PTFE according to ASTM D 1457-78 type IV e V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Трубы для впрыска реагентов в технологические аппараты с футеровкой PTFE и фланцевым соединением по DIN.

Характеристики

Категория Трубы
Название (EN) Injection Pipes (DIN 2848)
Оригинальное название INJECTION PIPES lined in PTFE according to DIN 2848
Стандарт DIN 2848
Страница в каталоге 30
Материал трубы St 35 according to DIN 1629 Part 3 (1.0308)
Фланцы R-St 37-2 according to DIN 17100 (1.0112)
Футеровка Чистый PTFE по ASTM D 1457-78, типы IV и V
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN d4 k1 D1 D d l max
15 45 65 95 38 (29) 20 (13) 3000
20 58 75 105 38 20 3000
25 68 85 115 44 22 3000
32 78 100 140 54 31 3000
40 88 110 150 54 37 3000
50 102 125 165 70 48 3000
65 122 145 185 82 63 3000
80 138 160 200 107 75 3000
100 158 180 220 131 99 3000
125 188 210 250 159 122 3000
150 212 240 285 206 149 3000
200 268 295 340 238 194 3000
250 320 350 395 309 248 3000

Примечания

По запросу доступны различные размеры.
По запросу доступны различные формы и различные концевые элементы.
Вентиляционные отверстия — по выбору производителя.

Описание чертежа

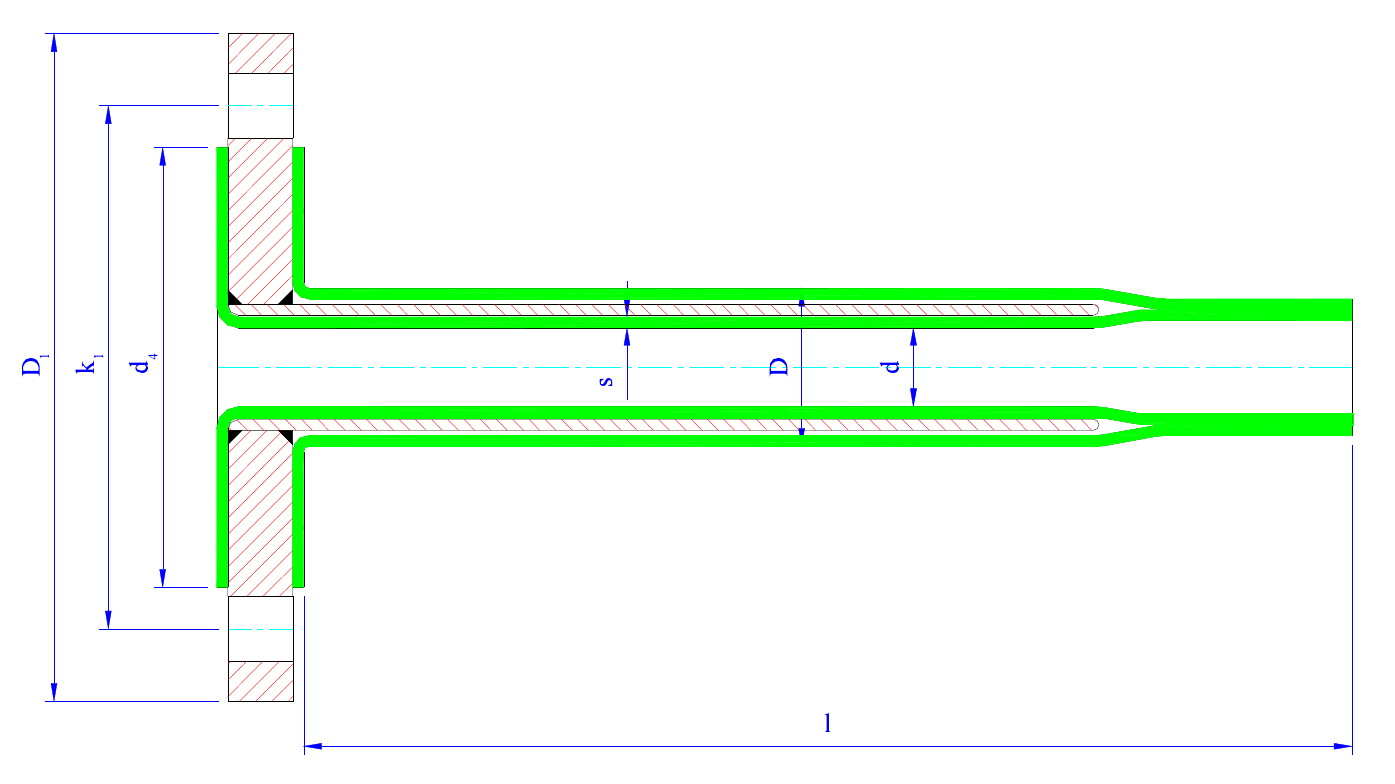

Вид в продольном разрезе узла инжекционной трубы. Слева показан фланцевый вход, далее — длинный горизонтальный корпус трубы с внутренней футеровкой из PTFE (зелёная и штриховая области), справа — коническая форсунка. Обозначены наружный диаметр фланца (D), диаметр расположения болтов (k), толщина фланца (d4), внутренний диаметр трубы (d), толщина футеровки (s) и общая длина (l).

Модификации товара

Артикул Описание
LMP-FC-01 Фланцевые трубы PTFE (DIN)
LMP-FC-02 Фланцевые трубы PTFE (ANSI)
LMP-FC-03 Инжекционные трубы PTFE (DIN)
LMP-FC-04 Инжекционные трубы PTFE (ANSI)
LMP-FC-05 Погружные трубы PTFE (DIN)
LMP-FC-06 Погружные трубы PTFE (ANSI)
LMP-FC-07 Двустенные погружные трубы PTFE (DIN)
LMP-FC-08 Двустенные погружные трубы PTFE (ANSI)
LMP-FC-09 Инжекционные форсунки PTFE без стали (DIN)
LMP-FC-10 Инжекционные форсунки PTFE без стали (ANSI)
