Инжекционные трубы PTFE (ANSI)
Артикул: LMP-FC-04
Трубы для впрыска реагентов с футеровкой PTFE и фланцами по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Трубы для впрыска реагентов с футеровкой PTFE и фланцами по стандарту ANSI. Аналог инжекционных труб DIN для североамериканских проектов.
Характеристики
| Категория | Трубы |
|---|---|
| Название (EN) | Injection Pipes (ANSI) |
| Оригинальное название | INJECTION PIPES lined in PTFE according to ANSI B16.5, class 150. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 58 |
| Материал трубы | ASTM A106 gr.B according to ANSI B36.10; API 5L gr. B, according to ANSI B36.10 |
| Фланцы | ASTM A105 according to ANSI B16.5 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | d4 | k1 | D1 | D | d | l max |
|---|---|---|---|---|---|---|
| 1/2″ | 35 | 60,3 | 88,9 | 38 (29) | 20 (13) | 3000 |
| 3/4″ | 43 | 69,8 | 98,4 | 38 | 20 | 3000 |
| 1″ | 51 | 79,4 | 107,9 | 44 | 22 | 3000 |
| 1 1/4″ | 64 | 88,9 | 117,5 | 54 | 31 | 3000 |
| 1 1/2″ | 73 | 98,4 | 127,0 | 54 | 37 | 3000 |
| 2″ | 92 | 120,6 | 152,4 | 70 | 48 | 3000 |
| 2 1/2″ | 105 | 139,7 | 177,8 | 82 | 63 | 3000 |
| 3″ | 127 | 152,4 | 190,5 | 107 | 75 | 3000 |
| 4″ | 157 | 190,5 | 228,6 | 131 | 99 | 3000 |
| 5″ | 185 | 215,9 | 254,0 | 159 | 122 | 3000 |
| 6″ | 216 | 241,3 | 279,4 | 206 | 149 | 3000 |
| 8″ | 270 | 298,4 | 342,9 | 238 | 194 | 3000 |
| 10″ | 324 | 361,9 | 406,4 | 309 | 248 | 3000 |
Примечания
По запросу доступны различные размеры.
По запросу доступны различные формы и различные концевые элементы.
Вентиляционные отверстия — по выбору производителя.

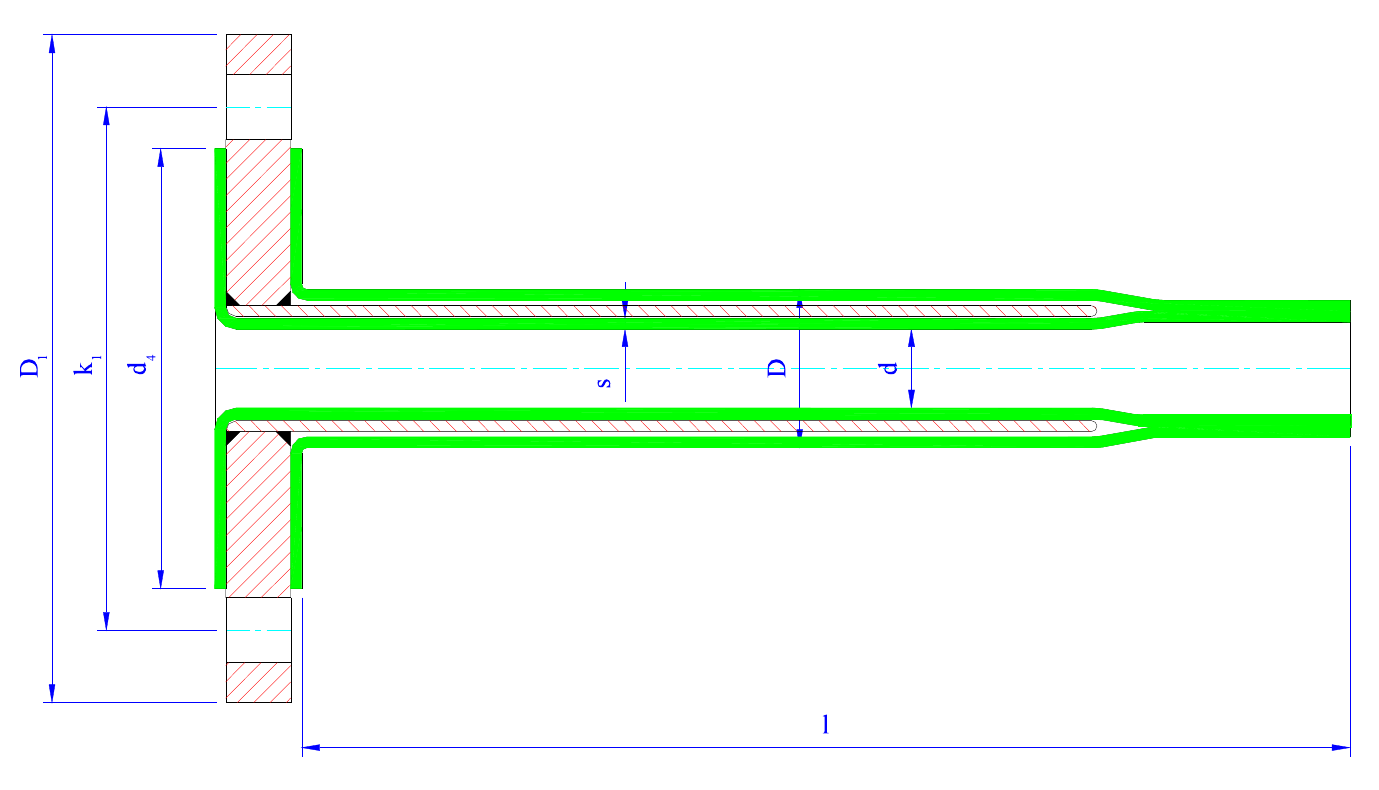

Описание чертежа
Технический чертёж в разрезе инжекционной трубы с футеровкой из PTFE (тройниковое исполнение). Показан горизонтальный основной канал с вертикальным инжекционным ответвлением слева. Зелёная футеровка из PTFE расположена внутри стального корпуса и фланцев. Обозначены общая длина (l), наружный диаметр фланца (D), диаметр расположения болтов (k1), диаметр выступающего торца (d1), диаметр отверстия (D1 или d) и размеры высоты/глубины ответвления (d4).
