Y-образные обратные шаровые клапаны PTFE (DIN)
Артикул: LMP-FC-37
Y-образные обратные клапаны с шаром из чистого PTFE.
Характеристики
- Стандарт
- DIN 2874
- Типоразмеры
- 25, 40, 50, 80, 100
- Футеровка
- Pure and virgin PTFE acc. to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Y-образные обратные клапаны с шаром из чистого PTFE. Подходят для горизонтальной и вертикальной установки, обладают пониженным гидравлическим сопротивлением за счёт Y-образной конструкции.
Характеристики
| Категория | Клапаны |
|---|---|
| Название (EN) | Ball Check Valves Y Type (DIN) |
| Оригинальное название | BALL CHECK VALVE Y TYPE with ptfe lining. |
| Стандарт | DIN 2874 |
| Страница в каталоге | 36 |
| Материал трубы | N/A (Steel frame: St 35.0 according to DIN 1629) |
| Фланцы | R-St-37-2 acc. to DIN 17100 |
| Футеровка | Pure and virgin PTFE acc. to ASTM-D 4894 |
| Прочее | Ball and sealing (Full ptfe ball standard, different type on demand) |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | Body | Ball and sealing | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d4 | k | n x d6 | D | l1 | l2 | Øs | d2 | d3 | l3 | |
| 25 | 22 | 68 | 85 | 4 x 14 | 140 | 160 | / | / | / | / | / |
| 40 | 37 | 88 | 110 | 4 x 18 | 150 | 200 | / | / | / | / | / |
| 50 | 48 | 102 | 125 | 4 x 18 | 165 | 230 | / | / | / | / | / |
| 80 | 75 | 138 | 160 | 8 x 18 | 200 | 310 | / | / | / | / | / |
| 100 | 99 | 158 | 180 | 8 x 18 | 220 | 350 | / | / | / | / | / |
Примечания
Y-образные шаровые обратные клапаны обычно поставляются с цельной сферой из PTFE; по запросу могут поставляться сферы других типов.
Вентиляционные отверстия — по выбору производителя.
Указанные размеры могут незначительно изменяться по техническим причинам; производитель не несёт ответственности за такие отклонения.

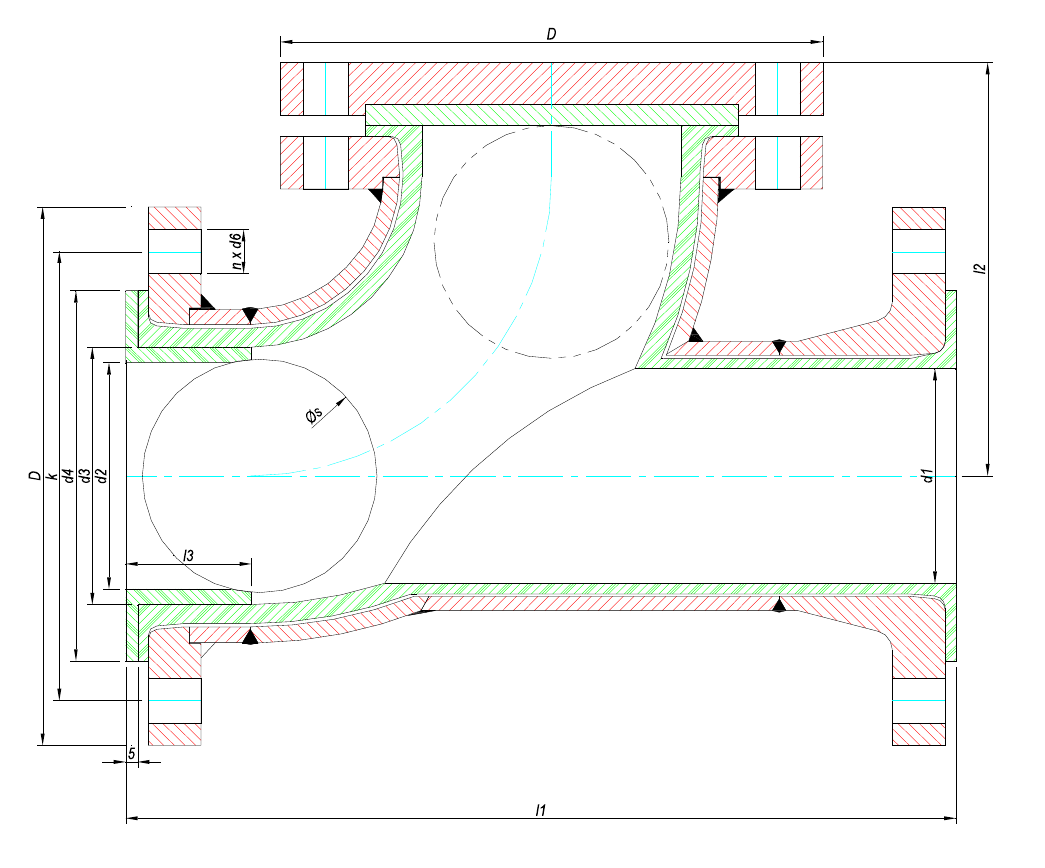

Описание чертежа
Технический чертёж Y-образного шарового обратного клапана в разрезе. Показана внутренняя конструкция: футеровка из PTFE (зелёная штриховка), стальной корпус, фланцы и зона седла шара. Размеры обозначены буквами, соответствующими таблице: D (диаметр фланца/общая ширина), l1 (общая длина), l2 (высота), k (диаметр расположения болтов или расстояние от центра до торца), d1 (внутренний диаметр отверстия), d4, n x d6 (отверстия под болты), Øs (диаметр шара), d2, d3 и l3.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-33 | Обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-34 | Обратные шаровые клапаны PTFE (ANSI) | |
| LMP-FC-35 | Обратные поворотные клапаны PTFE (DIN) | |
| LMP-FC-36 | Обратные поворотные клапаны PTFE (ANSI) | |
| LMP-FC-37 | Y-образные обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-38 | Y-образные обратные шаровые клапаны PTFE (ANSI) |
