Обратные поворотные клапаны PTFE (ANSI)
Артикул: LMP-FC-36
Обратные поворотные клапаны с футеровкой PTFE по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1½", 2", 3", 4", 6"
- Футеровка
- Pure PTFE according to ASTM D 1457-78 type IV e V
- Бренд
- LMP Fluorcarbon
Цена по запросу
Обратные поворотные клапаны с футеровкой PTFE по стандарту ANSI. Препятствуют обратному потоку среды. Размеры от 1″ до 12″.
Характеристики
| Категория | Клапаны |
|---|---|
| Название (EN) | Swing Check Valves (ANSI) |
| Оригинальное название | SWING CHECK VALVE with PTFE lining. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 63 |
| Фланцы | steel frames: St 35 according to DIN 1629 Part 3 (1.0308) |
| Футеровка | Чистый PTFE по ASTM D 1457-78, типы IV и V |
| Прочее | Disk: Pure PTFE |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | A | B | C | D | E | α° | F | Weight kg. |
|---|---|---|---|---|---|---|---|---|
| 1½» | 33 | 28 | 73 | 75 | 32 | |||
| 2″ | 43 | 38 | 92 | 95 | 46 | |||
| 3″ | 46 | 62 | 127 | 130 | 74 | 63° | 10 | 2,7 |
| 4″ | 52 | 82 | 157 | 160 | 94 | 70° | 12 | 4,3 |
| 6″ | 56 | 132 | 216 | 218 | 144 | 69° | 15 | 7,8 |
Примечания
Вентиляционные отверстия — по выбору производителя.
Опционально доступна версия поворотного обратного клапана со специальным уплотнительным кольцом в клетке корпуса, контактирующим с диском. Оно улучшает герметичность; однако следует учитывать, что поворотный обратный клапан не обеспечивает герметичность по пузырьковому классу.

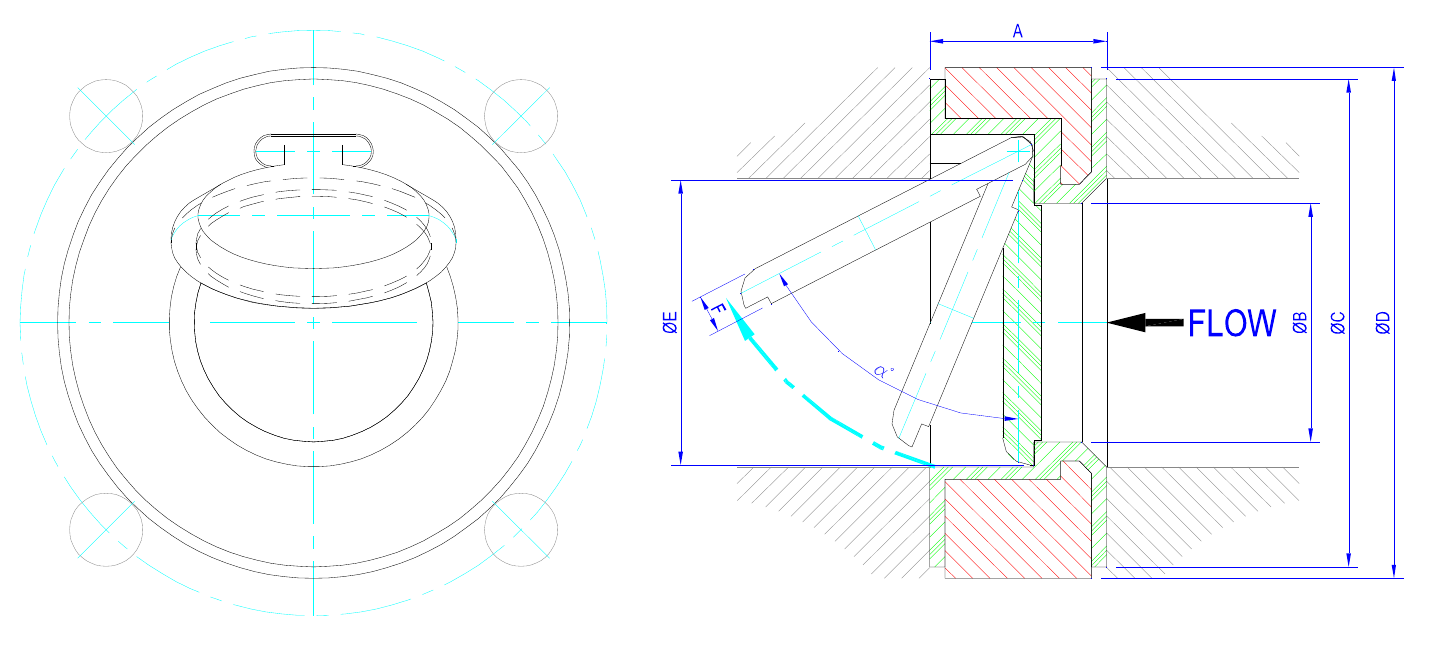

Описание чертежа
На странице представлены два технических чертежа поворотного обратного клапана. Слева показан вид спереди с отверстиями под болты фланца и внутренним дисковым узлом. Справа — продольный разрез с футеровкой из PTFE, поворотным диском, направлением потока стрелкой и основными размерами A, B, C, D, E, F и углом α°.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-33 | Обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-34 | Обратные шаровые клапаны PTFE (ANSI) | |
| LMP-FC-35 | Обратные поворотные клапаны PTFE (DIN) | |
| LMP-FC-36 | Обратные поворотные клапаны PTFE (ANSI) | |
| LMP-FC-37 | Y-образные обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-38 | Y-образные обратные шаровые клапаны PTFE (ANSI) |
