Y-образные обратные шаровые клапаны PTFE (ANSI)
Артикул: LMP-FC-38
Y-образные обратные клапаны с шаром из PTFE и фланцами по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1", 1½", 2", 3", 4"
- Футеровка
- Pure and virgin PTFE acc. to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Y-образные обратные клапаны с шаром из PTFE и фланцами по стандарту ANSI. Для ограничения обратного потока в футерованных трубопроводах.
Характеристики
| Категория | Клапаны |
|---|---|
| Название (EN) | Ball Check Valves Y Type (ANSI) |
| Оригинальное название | BALL CHECK VALVE Y TYPE with ptfe lining. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 64 |
| Материал трубы | N/A (Steel frame) |
| Фланцы | R-St-37-2 acc. to DIN 17100 |
| Футеровка | Pure and virgin PTFE acc. to ASTM-D 4894 |
| Прочее | Steel frame St 35.0 according to DIN 1629 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | d1 | d4 | k | n x d6 | D | l1 | l2 | Øs | d2 | d3 | l3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | 22 | 51 | 79.4 | 4 x 15.9 | 107,9 | 160 | / | / | / | / | / |
| 1½» | 37 | 73 | 98,4 | 4 x 15.9 | 127 | 200 | / | / | / | / | / |
| 2″ | 46 | 92 | 120,6 | 4 x 19 | 152,4 | 230 | / | / | / | / | / |
| 3″ | 75 | 127 | 152,4 | 8 x 19 | 190,5 | 310 | / | / | / | / | / |
| 4″ | 99 | 157 | 190,5 | 8 x 19 | 228,6 | 350 | / | / | / | / | / |
Примечания
Y-образные шаровые обратные клапаны обычно поставляются с цельной сферой из PTFE; по запросу могут поставляться сферы других типов. Вентиляционные отверстия — по выбору производителя. Указанные размеры могут незначительно изменяться по техническим причинам; производитель не несёт ответственности за такие отклонения.

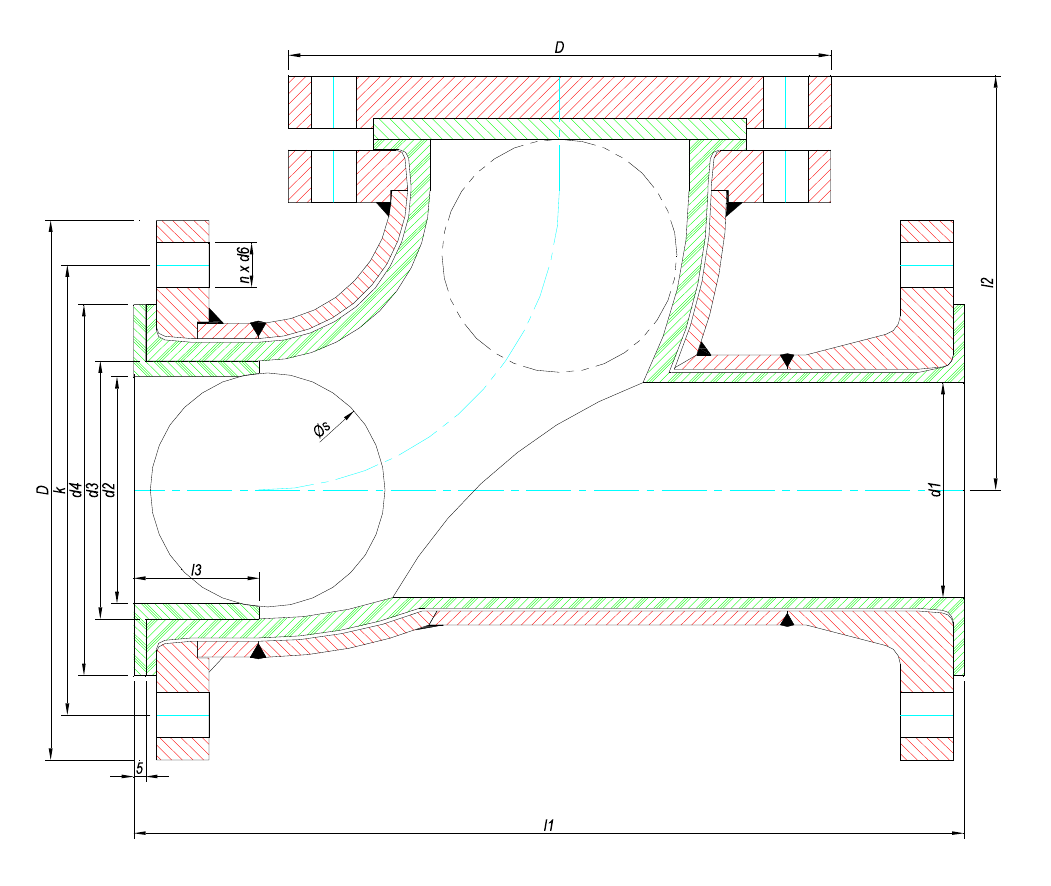

Описание чертежа
Технический чертёж Y-образного шарового обратного клапана в боковой проекции. Показаны внутренняя футеровка из PTFE, стальной корпус, зона седла шара и фланцевые соединения. Обозначены D (диаметр фланца), H (общая высота), k (диаметр расположения болтов или аналогичный вертикальный размер), d1, d4, l1, l2, n x d6 (отверстия под болты), Øs (диаметр шара), d2, d3 и l3.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-33 | Обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-34 | Обратные шаровые клапаны PTFE (ANSI) | |
| LMP-FC-35 | Обратные поворотные клапаны PTFE (DIN) | |
| LMP-FC-36 | Обратные поворотные клапаны PTFE (ANSI) | |
| LMP-FC-37 | Y-образные обратные шаровые клапаны PTFE (DIN) | |
| LMP-FC-38 | Y-образные обратные шаровые клапаны PTFE (ANSI) |
