Обратные поворотные клапаны PTFE (DIN)
LMP Fluorcarbon

Обратные поворотные клапаны PTFE (DIN)

Артикул: LMP-FC-35

Обратные поворотные клапаны с диском из чистого PTFE и футерованным корпусом.

Характеристики

Стандарт
DIN 2848
Типоразмеры
40, 50, 80, 100, 150
Футеровка
Pure PTFE according to ASTM D 1457-78 type IV e V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Обратные поворотные клапаны с диском из чистого PTFE и футерованным корпусом. Для горизонтальных и вертикальных трубопроводов. DN15–DN300.

Характеристики

Категория Клапаны
Название (EN) Swing Check Valves (DIN)
Оригинальное название SWING CHECK VALVE with PTFE lining.
Стандарт DIN 2848
Страница в каталоге 35
Фланцы steel frames: St 35 according to DIN 1629 Part 3 (1.0308)
Футеровка Чистый PTFE по ASTM D 1457-78, типы IV и V
Прочее Disk: Pure PTFE
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN A B C D E α° F Weight kg.
40 33 28 88 90 32
50 43 38 102 107 46
80 46 62 138 152 74 63° 10 2,7
100 52 82 158 162 94 70° 12 4,3
150 56 132 212 218 144 69° 15 7,8

Примечания

Вентиляционные отверстия — по выбору производителя.
Опционально доступна версия поворотного обратного клапана со специальным уплотнительным кольцом в клетке корпуса, контактирующим с диском. Оно улучшает герметичность; однако следует учитывать, что поворотный обратный клапан не обеспечивает герметичность по пузырьковому классу.

Описание чертежа

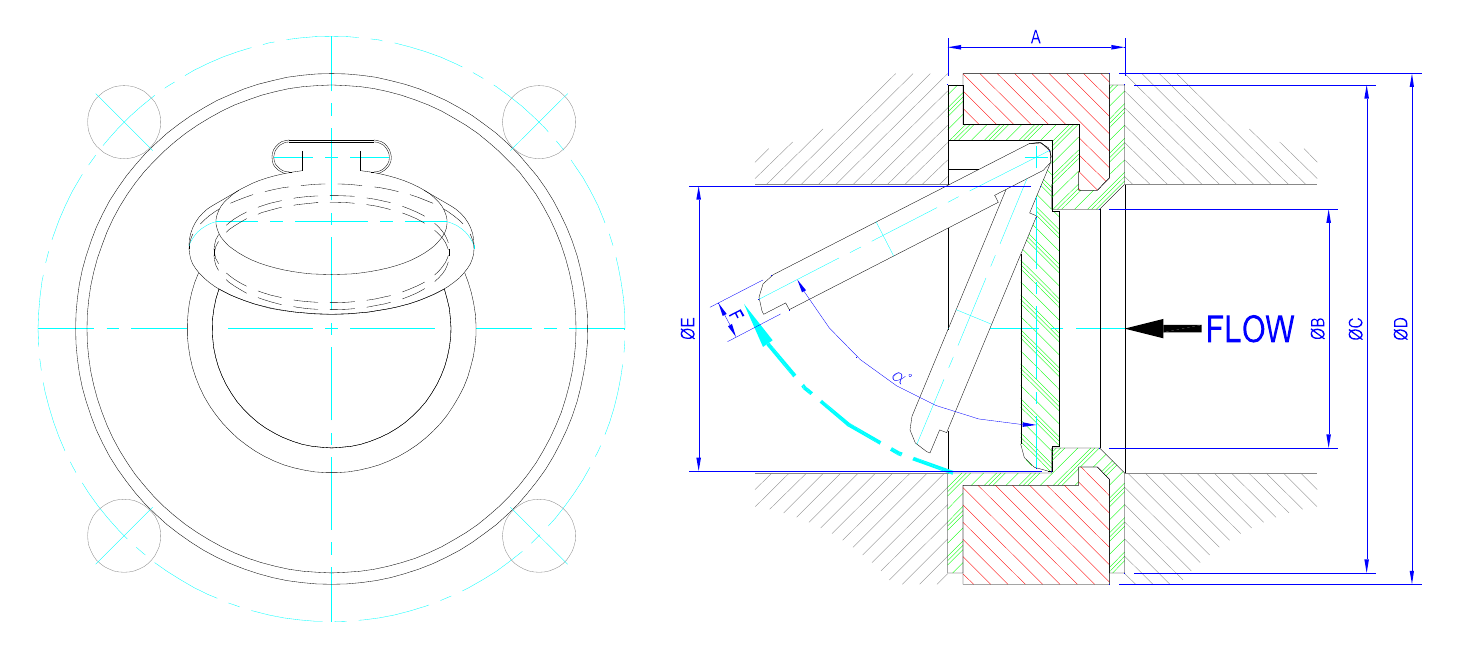

На странице представлены два технических чертежа поворотного обратного клапана. Слева показан вид спереди с фланцем, отверстиями под болты и внутренним дисковым узлом. Справа — продольный разрез сбоку с указанием направления потока стрелкой, футеровки из PTFE, поворотного диска и основных размеров A, B, C, D, E, F и угла α°.
