Секционные тройники 45° PTFE (DIN)

Артикул: LMP-FC-16

Фланцевые тройники с боковым отводом под углом 45° и футеровкой PTFE.

Характеристики

Стандарт
DIN 2848
Типоразмеры
25, 32, 40, 50, 65, 80, 100, 125, 150, 200
Футеровка
Pure PTFE in compliance with ASTM D 1457-78 type IV - V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Фланцевые тройники с боковым отводом под углом 45° и футеровкой PTFE. Снижают гидравлическое сопротивление при ответвлении потока. DN25 и выше.

Характеристики

Категория Тройники
Название (EN) Lateral Tees 45° (DIN)
Оригинальное название LATERAL TEES, with 45° branch
Стандарт DIN 2848
Страница в каталоге 15
Материал трубы St 35 по DIN 1629, часть 3 (1.0308)
Фланцы R-St 37-2 по DIN 17100 (1.0112)
Футеровка Pure PTFE in compliance with ASTM D 1457-78 type IV — V
Условия поставки DIN 2874

Таблица типоразмеров (размеры в мм)

DN s l1 l2 d4 k D Weight kg.
25 3 180 40 68 85 115 4,2
32 3 210 45 78 100 140 6,1
40 3 220 50 88 110 150 7,5
50 3 240 55 102 125 165 9,3
65 3,5 260 60 122 145 185 11,2
80 4 290 70 138 160 200 16,3
100 4,5 320 80 158 180 220 19,9
125 4,5 350 90 188 210 250 30,1
150 5 380 100 212 240 285 41,0
200 6 455 120 268 295 340 68,0

Примечания

Стальные рамы соответствуют schedule 40.
По запросу доступны изделия «Heavy Duty» для вакуумных условий.
Могут быть рассмотрены переходные боковые тройники и/или боковые тройники с различными углами.
Вентиляционные отверстия — по выбору производителя.

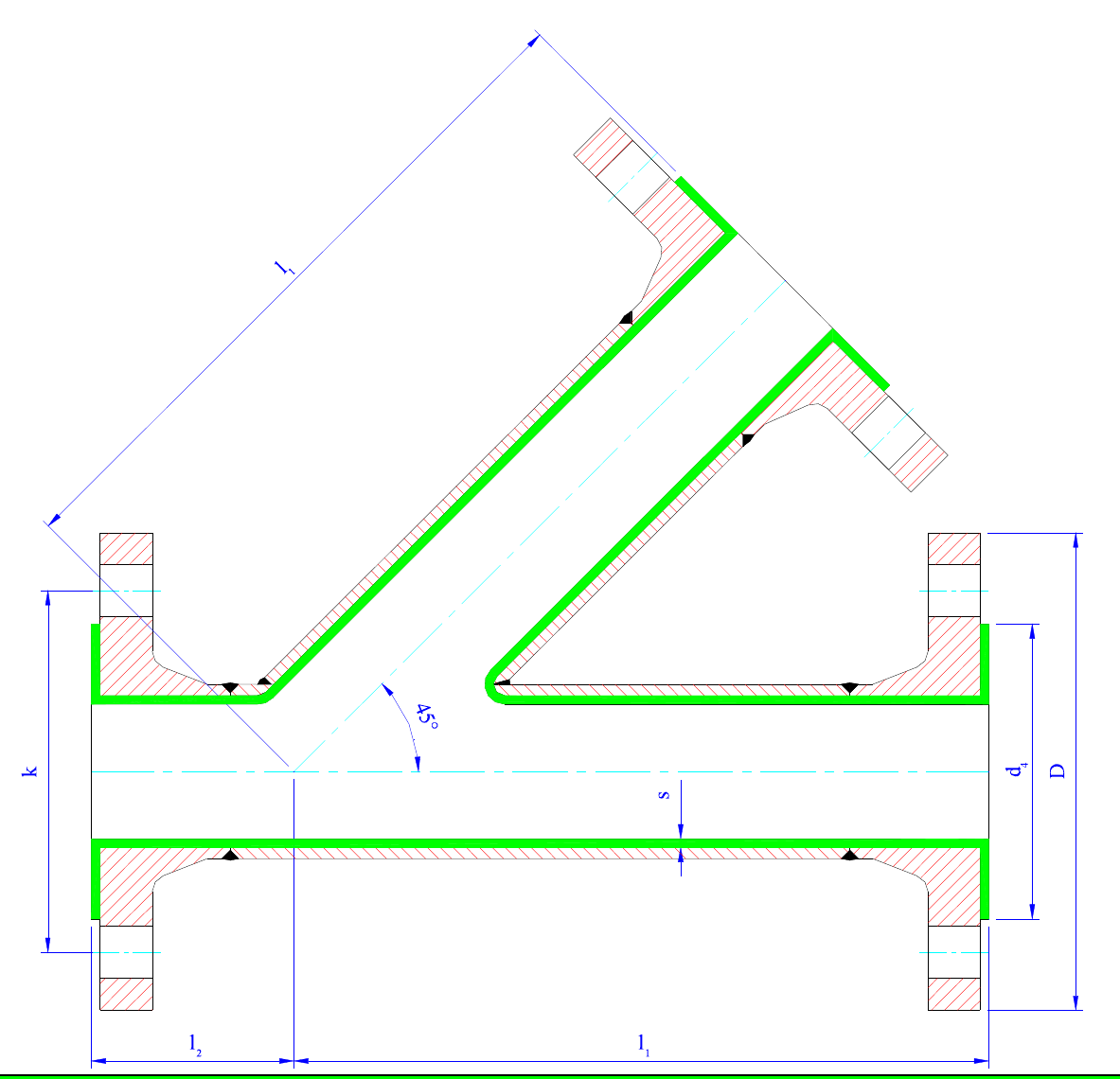

Описание чертежа

Технический чертёж бокового тройника с ответвлением 45° в разрезе. Показаны внутренняя футеровка из PTFE (зелёная) и стальной корпус (штриховка). Обозначены l1 (общая длина), l2 (расстояние до центра ответвления), k (высота до центра ответвления), s (толщина стенки/футеровки), d4 (внутренний диаметр основного канала) и D (диаметр фланца). Угол ответвления 45° указан на чертеже.
