Прямые и переходные тройники PTFE (ANSI)
Артикул: LMP-FC-17
Фланцевые тройники с равным или переходным отводом по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1/2", 3/4", 1", 1 1/4", 1 1/2"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Фланцевые тройники с равным или переходным отводом по стандарту ANSI. Размеры от 1″ до 12″. Футеровка чистым PTFE.
Характеристики
| Категория | Тройники |
|---|---|
| Название (EN) | Equal and Reducing Tees (ANSI) |
| Оригинальное название | EQUAL AND REDUCING TEE PIECES according to ANSI B16.5 class 150. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 40 |
| Материал трубы | ASTM A234 gr. WPB, according to ANSI B16.28 |
| Фланцы | ASTM A105, according to ANSI B16.5 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN1 | s1 | l1 | d41 | k1 | D1 | DN2 | s2 | l2 | d42 | k2 | D2 | Weight Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 3 | 65 | 35 | 60,3 | 88,9 | 1/2″ | 2,7 | |||||
| 3/4″ | 3 | 75 | 43 | 69,8 | 98,4 | 3/4″ | 3,8 | |||||
| 3/4″ | 3 | 75 | 43 | 69,8 | 98,4 | 1/2″ | 3 | 75 | 35 | 60,3 | 88,9 | 3,1 |
| 1″ | 3 | 89 | 51 | 79,4 | 107,9 | 1″ | 5,0 | |||||
| 1″ | 3 | 89 | 51 | 79,4 | 107,9 | 3/4″ | 3 | 89 | 43 | 69,8 | 98,4 | 4,6 |
| 1″ | 3 | 89 | 51 | 79,4 | 107,9 | 1/2″ | 3 | 89 | 35 | 60,3 | 88,9 | 4,1 |
| 1 1/4″ | 3 | 95 | 64 | 88,9 | 117,5 | 1 1/4″ | 7,4 | |||||
| 1 1/4″ | 3 | 95 | 64 | 88,9 | 117,5 | 1″ | 3 | 95 | 51 | 79,4 | 107,9 | 7,0 |
| 1 1/4″ | 3 | 95 | 64 | 88,9 | 117,5 | 3/4″ | 3 | 95 | 43 | 69,8 | 98,4 | 6,7 |
| 1 1/4″ | 3 | 95 | 64 | 88,9 | 117,5 | 1/2″ | 3 | 95 | 35 | 60,3 | 88,9 | 6,3 |
| 1 1/2″ | 3 | 102 | 73 | 98,4 | 127,0 | 1 1/2″ | 8,9 | |||||
| 1 1/2″ | 3 | 102 | 73 | 98,4 | 127,0 | 1 1/4″ | 3 | 102 | 64 | 88,9 | 117,5 | 8,6 |
| 1 1/2″ | 3 | 102 | 73 | 98,4 | 127,0 | 1″ | 3 | 102 | 51 | 79,4 | 107,9 | 8,1 |
| 1 1/2″ | 3 | 102 | 73 | 98,4 | 127,0 | 3/4″ | 3 | 102 | 43 | 69,8 | 98,4 | 7,8 |
| 1 1/2″ | 3 | 102 | 73 | 98,4 | 127,0 | 1/2″ | 3 | 102 | 35 | 60,3 | 88,9 | 7,5 |
Примечания
Размеры указаны в мм. Версия 12/2014.

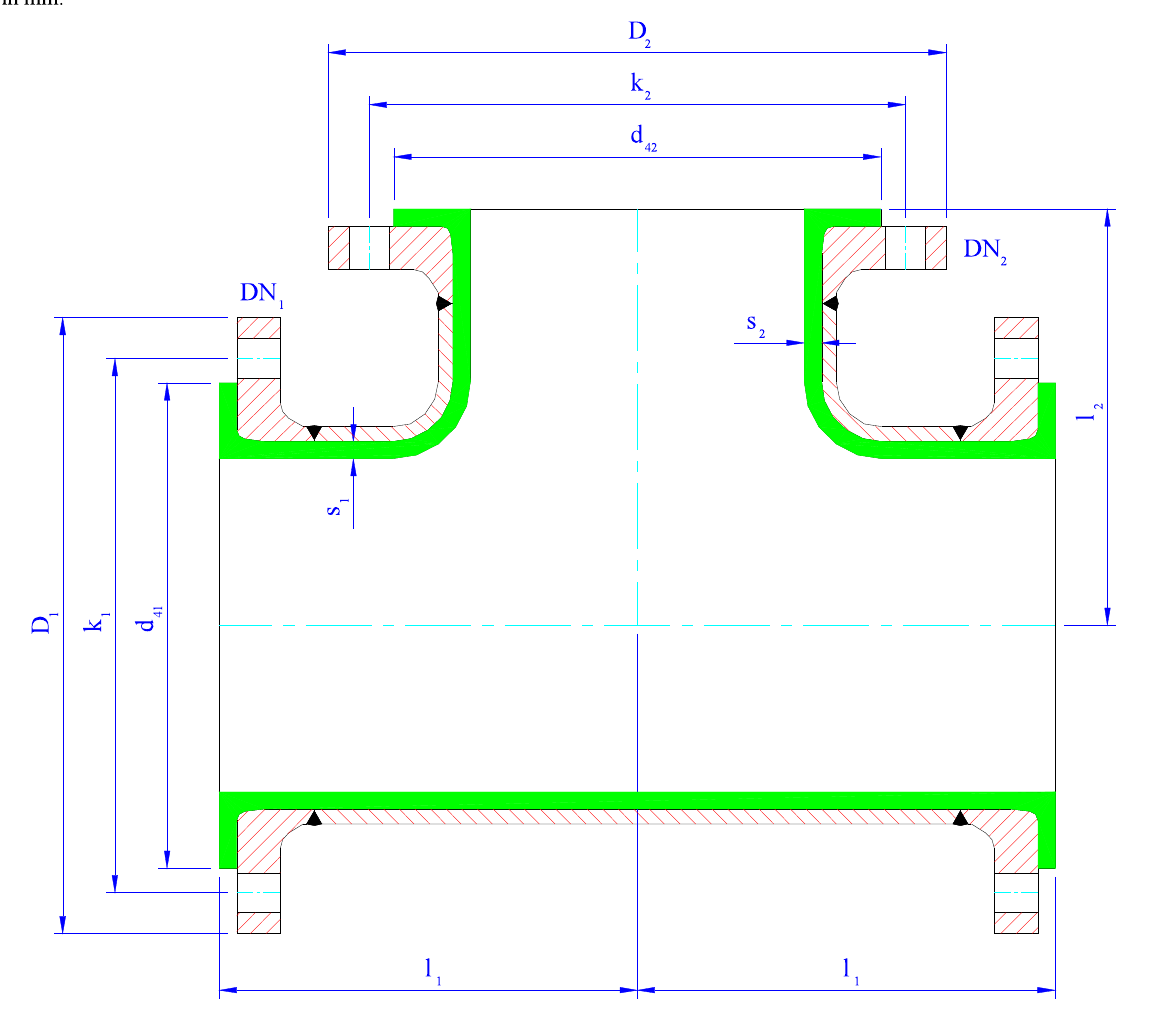

Описание чертежа
Технический чертёж переходного тройника в разрезе. Показаны внутренняя футеровка из PTFE (зелёная) и внешний стальной корпус. Для обеих сторон тройника обозначены DN1 и DN2 (номинальные диаметры), s1 и s2 (толщины футеровки), l1 (расстояние от центра до торца фланца), d41 и d42 (внутренние диаметры), k1 и k2 (диаметры расположения болтов), D1 и D2 (наружные диаметры фланцев). Вид сверху показывает одно ответвление снизу и два ответвления сверху.
