Секционные тройники 45° PTFE (ANSI)
Артикул: LMP-FC-18
Фланцевые тройники с боковым отводом 45° по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1", 1¼", 1½", 2", 2½", 3", 4", 5", 6", 8"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Фланцевые тройники с боковым отводом 45° по стандарту ANSI. Для плавного ответвления потока в футерованных трубопроводах.
Характеристики
| Категория | Тройники |
|---|---|
| Название (EN) | Lateral Tees 45° (ANSI) |
| Оригинальное название | 45° LATERAL TEES according to ANSI B16.5 class 150. |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 43 |
| Материал трубы | A106 gr.B, API 5L gr.B, according to ANSI B36.10 |
| Фланцы | ASTM A105, according to ANSI B16.5 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Условия поставки | DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | s | l1 | l2 | d4 | k | D | Weight kg. |
|---|---|---|---|---|---|---|---|
| 1″ | 3 | 180 | 40 | 51 | 79,4 | 107,9 | 4,8 |
| 1¼» | 3 | 210 | 45 | 64 | 88,9 | 117,5 | 7,0 |
| 1½» | 3 | 220 | 50 | 73 | 98,4 | 127,0 | 8,6 |
| 2″ | 3 | 240 | 55 | 92 | 120,6 | 152,4 | 10,7 |
| 2½» | 3,5 | 260 | 60 | 105 | 139,7 | 177,8 | 12,9 |
| 3″ | 4 | 290 | 70 | 127 | 152,4 | 190,5 | 18,7 |
| 4″ | 4,5 | 320 | 80 | 157 | 190,5 | 228,6 | 22,8 |
| 5″ | 4,5 | 350 | 90 | 185 | 215,9 | 254,0 | 34,6 |
| 6″ | 5 | 380 | 100 | 216 | 241,3 | 279,4 | 50,0 |
| 8″ | 6 | 455 | 120 | 270 | 298,4 | 342,9 | 89,9 |
Примечания
— Стальные рамы соответствуют schedule 40.
— По запросу доступны изделия «Heavy Duty» для вакуумных условий.
— Могут быть рассмотрены переходные боковые тройники и/или боковые тройники с различными углами.
— Вентиляционные отверстия — по выбору производителя.
Описание чертежа

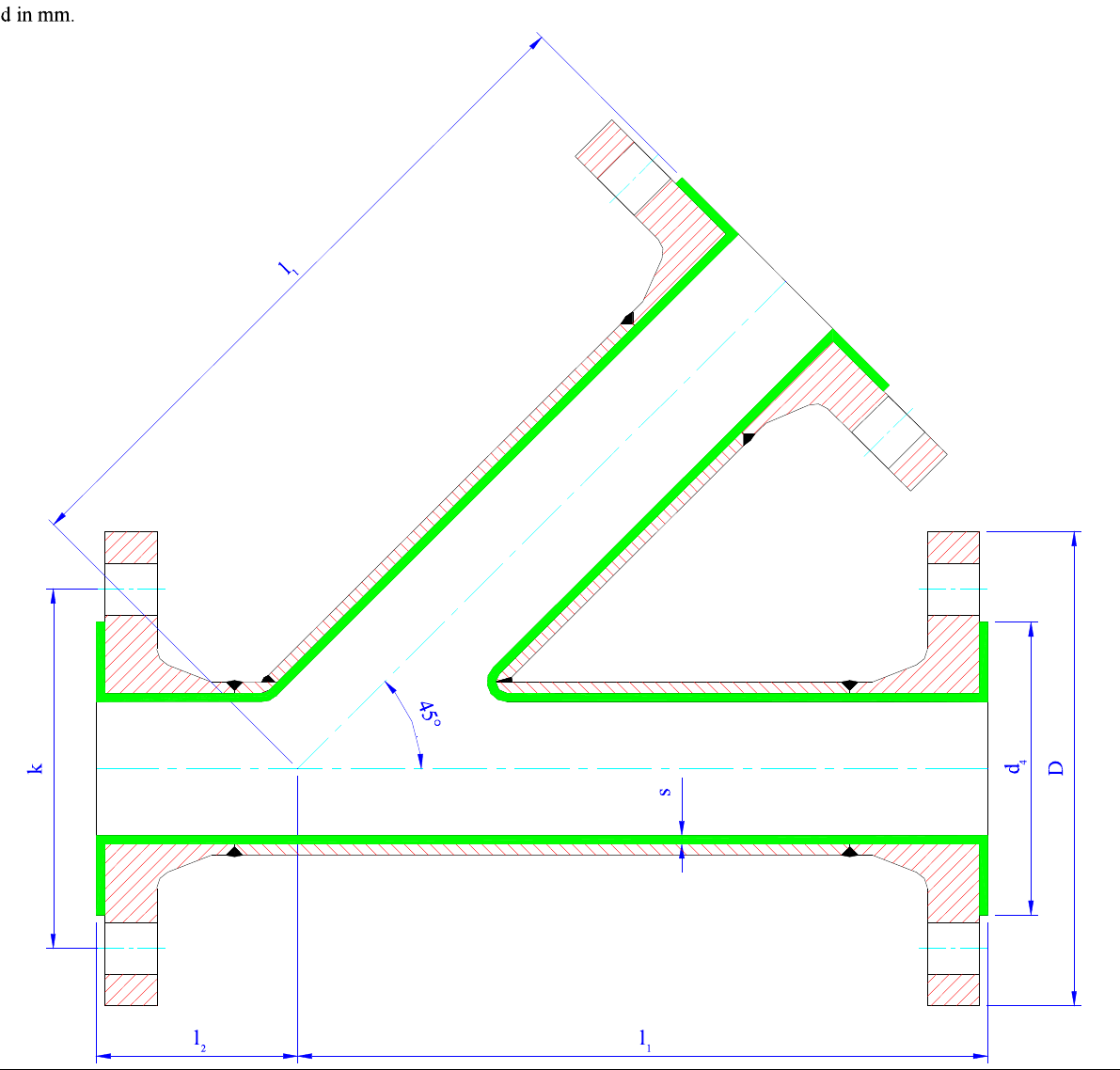

Технический чертёж бокового тройника 45° в разрезе. Показана футеровка из PTFE (зелёная) внутри стального корпуса. Обозначены общая длина (l1), смещение ответвления (l2), высота (k), диаметр фланца (D) и внутренний диаметр (d4). Угол бокового ответвления 45° указан на чертеже.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-15 | Прямые и переходные тройники PTFE (DIN) | |
| LMP-FC-16 | Секционные тройники 45° PTFE (DIN) | |
| LMP-FC-17 | Прямые и переходные тройники PTFE (ANSI) | |
| LMP-FC-18 | Секционные тройники 45° PTFE (ANSI) |
