Прямые и переходные тройники PTFE (DIN)

Артикул: LMP-FC-15

Фланцевые тройники с равным или переходным отводом по стандарту DIN.

Характеристики

Стандарт: DIN 2848
Типоразмеры: 15, 20, 25, 32, 40
Футеровка: Pure PTFE in compliance with ASTM D 1457-78 type IV e V
Бренд: LMP Fluorcarbon

Цена по запросу

Фланцевые тройники с равным или переходным отводом по стандарту DIN. Применяются для разветвления потока в PTFE-футерованных трубопроводах. DN15–DN300.

Характеристики

Категория	Тройники
Название (EN)	Equal and Reducing Tees (DIN 2848)
Оригинальное название	EQUAL AND REDUCING TEES (DIN 2848) WITH EQUAL OR REDUCED BRANCH
Стандарт	DIN 2848
Страница в каталоге	12
Материал трубы	N/A (Steel Frame: St 35 по DIN 1629, часть 3 (1.0308))
Фланцы	R-St 37-2 по DIN 17100 (1.0112)
Футеровка	Чистый PTFE по ASTM D 1457-78, типы IV и V
Условия поставки	DIN 2874

Таблица типоразмеров (размеры в мм)

DN1	s1	l1	d41	k1	D1	DN2	s2	l2	d42	k2	D2	Kg.
15	3	80	45	65	95	15						2,4
20	3	95	58	75	105	20						3,3
20	3	95	58	75	105	15	3	80	45	65	95	2,7
25	3	110	68	85	115	25						4,4
25	3	110	68	85	115	20	3	95	58	75	105	4,0
25	3	110	68	85	115	15	3	80	45	65	95	3,6
32	3	130	78	100	140	32						6,4
32	3	130	78	100	140	25	3	110	68	85	115	6,1
32	3	130	78	100	140	20	3	95	58	75	105	5,8
32	3	130	78	100	140	15	3	80	45	65	95	5,5
40	3	150	88	110	150	40						7,8
40	3	150	88	110	150	32	3	130	78	100	140	7,5
40	3	150	88	110	150	25	3	110	68	85	115	7,1
40	3	150	88	110	150	20	3	95	58	75	105	6,8
40	3	150	88	110	150	15	3	80	45	65	95	6,5

Примечания

Размеры указаны в мм. Версия 12/2014.

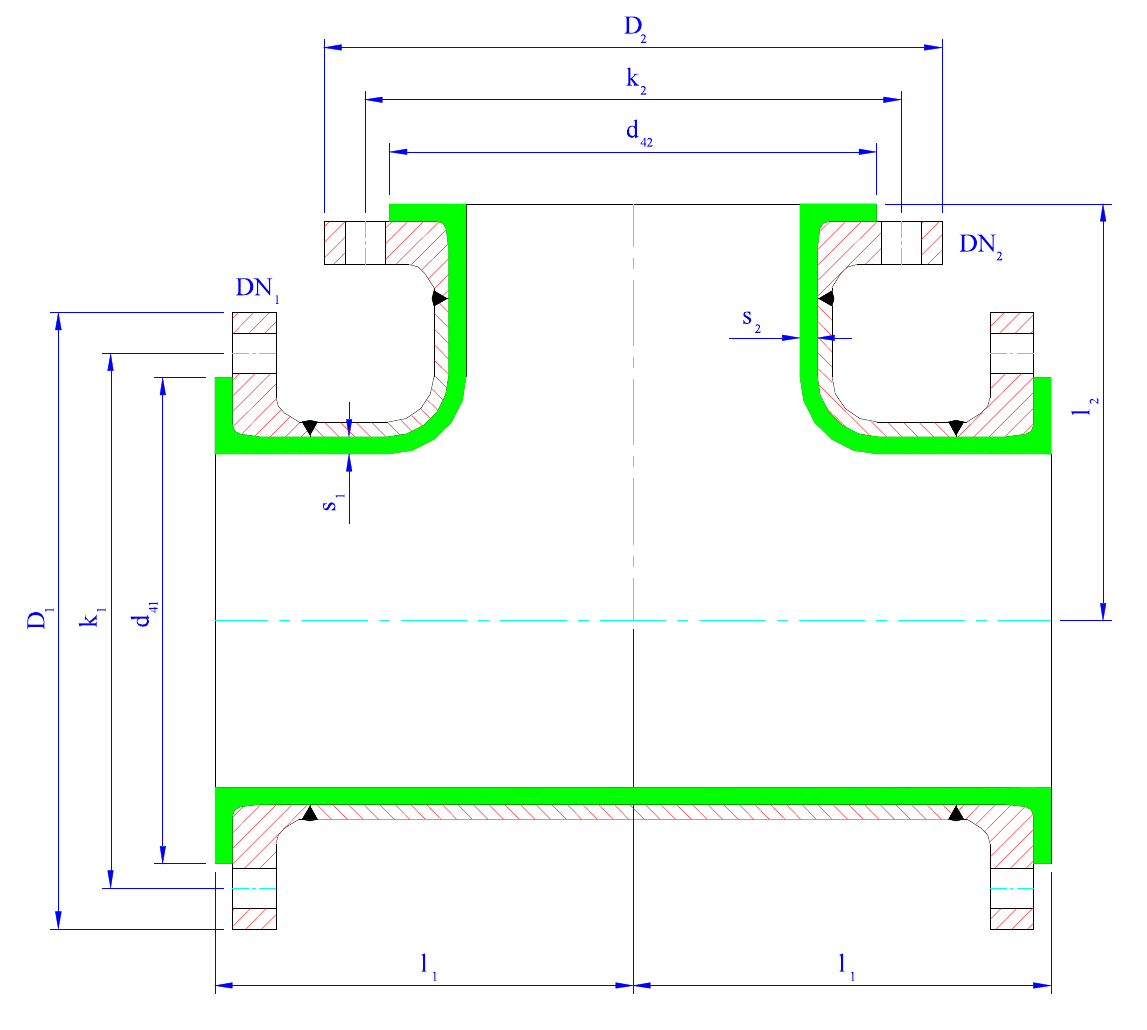

Описание чертежа

Технический чертёж тройникового фитинга с футеровкой из PTFE в разрезе. Показаны стальной корпус (штриховка) и зелёная футеровка из PTFE. Вид спереди выполнен с осевой линией. Для основного канала (индекс 1) и ответвления (индекс 2) указаны наружные диаметры фланцев (D1, D2), диаметры расположения болтов (k1, k2), внутренние диаметры отверстий (d41, d42), расстояния между торцами (l1, l2), толщины стенок (s1, s2) и номинальные диаметры (DN1, DN2).

Модификации товара

Артикул	Описание
LMP-FC-15	Прямые и переходные тройники PTFE (DIN)
LMP-FC-16	Секционные тройники 45° PTFE (DIN)
LMP-FC-17	Прямые и переходные тройники PTFE (ANSI)
LMP-FC-18	Секционные тройники 45° PTFE (ANSI)
