Переходные фланцы PTFE (DIN)
Артикул: LMP-FC-23
Переходные фланцы с футеровкой PTFE для соединения труб разных диаметров без отдельного переходника.
Характеристики
- Стандарт
- DIN 2848 Part 10
- Типоразмеры
- 20, 25, 32, 40, 50
- Футеровка
- Pure PTFE according to ASTM D 1457-78 type IV e V
- Бренд
- LMP Fluorcarbon
Цена по запросу
Переходные фланцы с футеровкой PTFE для соединения труб разных диаметров без отдельного переходника. По стандарту DIN 2848 part 10.
Характеристики
| Категория | Фланцы |
|---|---|
| Название (EN) | Reducing Flanges (DIN 2848 Part 10) |
| Оригинальное название | REDUCING FLANGES according to DIN 2848 Part 10) |
| Стандарт | DIN 2848 Part 10 |
| Страница в каталоге | 21 |
| Фланцы | R-St 37-2 according to DIN 17100 (1.0112) |
| Футеровка | Чистый PTFE по ASTM D 1457-78, типы IV и V |
| Условия поставки | DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN1 | DN2 | Tipo | D | d1 | k1 | n x d3 | n x d4 | d2 | k2 | n x d5 | l | Weight kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | K3 | 105 | 58 | 75 | 4 X M12 | 45 | 65 | 4 X M12 | 35 | 1,7 | |
| 25 | 20 | K3 | 115 | 68 | 85 | 4 X M12 | 58 | 75 | 4 X M12 | 35 | 1,8 | |
| 25 | 15 | K3 | 115 | 68 | 85 | 4 X M12 | 45 | 65 | 4 X M12 | 35 | 2,1 | |
| 32 | 25 | K3 | 140 | 78 | 100 | 4 X M16 | 68 | 85 | 4 X M12 | 35 | 2,9 | |
| 32 | 20 | K3 | 140 | 78 | 100 | 4 X M16 | 58 | 75 | 4 X M12 | 35 | 3,0 | |
| 32 | 15 | K3 | 140 | 78 | 100 | 4 X M16 | 45 | 65 | 4 X M12 | 35 | 3,2 | |
| 40 | 32 | K3 | 150 | 88 | 110 | 4 X M16 | 78 | 100 | 4 X M16 | 35 | 3,5 | |
| 40 | 25 | K3 | 150 | 88 | 110 | 4 X M16 | 68 | 85 | 4 X M12 | 35 | 3,6 | |
| 40 | 20 | K2 | 150 | 88 | 110 | 4 X M16 | 58 | 75 | 4 X M12 | 35 | 3,6 | |
| 40 | 15 | K2 | 150 | 88 | 110 | 4 X M16 | 45 | 65 | 4 X M12 | 35 | 3,7 | |
| 50 | 40 | K3 | 165 | 102 | 125 | 4 X M16 | 88 | 110 | 4 X M16 | 35 | 4,2 | |
| 50 | 32 | K3 | 165 | 102 | 125 | 4 X M16 | 78 | 100 | 4 X M16 | 35 | 4,3 | |
| 50 | 25 | K2 | 165 | 102 | 125 | 4 X M16 | 68 | 85 | 4 X M12 | 35 | 4,4 | |
| 50 | 20 | K2 | 165 | 102 | 125 | 4 X M16 | 58 | 75 | 4 X M12 | 35 | 4,4 | |
| 50 | 15 | K2 | 165 | 102 | 125 | 4 X M16 | 45 | 65 | 4 X M12 | 35 | 4,5 |
Примечания
Размеры указаны в мм. Версия 12/2014.

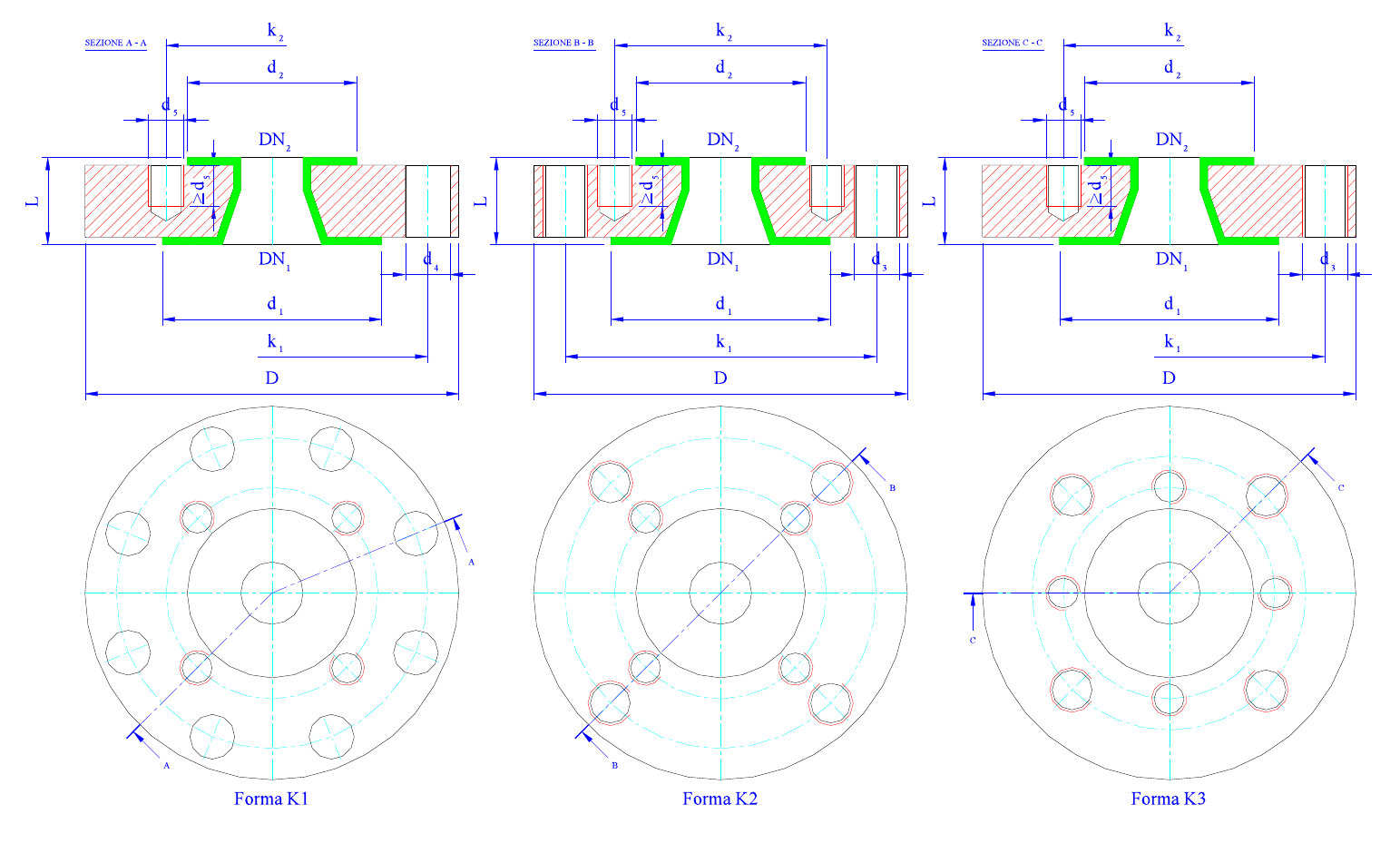

Описание чертежа
На странице представлены три комплекта технических чертежей (формы K1, K2 и K3) с видами в разрезе (сечения A–A, B–B, C–C) и видами фланцев спереди. Каждый комплект показывает переходной фланец с двумя номинальными диаметрами: DN1 для большей стороны и DN2 для меньшей. Обозначены общий диаметр (D), диаметры расположения болтов (k1, k2), диаметры отверстий (d1, d2), толщины (d3, d5) и общая длина (l). Футеровка из PTFE выделена зелёным, стальной корпус показан красной штриховкой.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-23 | Переходные фланцы PTFE (DIN) | |
| LMP-FC-24 | Переходные фланцы PTFE (ANSI) | |
| LMP-FC-25 | Глухие фланцы PTFE (DIN) | |
| LMP-FC-26 | Глухие фланцы PTFE (ANSI) |
