Глухие фланцы PTFE (ANSI)
Артикул: LMP-FC-26
Глухие фланцы-заглушки с футеровкой PTFE по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Глухие фланцы-заглушки с футеровкой PTFE по стандарту ANSI. Для герметичного закрытия концов трубопроводов.
Характеристики
| Категория | Фланцы |
|---|---|
| Название (EN) | Blank Flanges (ANSI) |
| Оригинальное название | BLANK FLANGES lined in PTFE according to ANSI B16.5, class 150 |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 52 |
| Фланцы | ASTM A105 according to ANSI B16.5 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | s | d4 | k | D | Weight kg. |
|---|---|---|---|---|---|
| 1/2″ | 3 | 35 | 60,3 | 88,9 | 1,0 |
| 3/4″ | 3 | 43 | 69,8 | 98,4 | 1,6 |
| 1″ | 3 | 51 | 79,4 | 107,9 | 1,5 |
| 1 1/4″ | 3 | 64 | 88,9 | 117,5 | 2,1 |
| 1 1/2″ | 3 | 73 | 98,4 | 127,0 | 2,7 |
| 2″ | 3 | 92 | 120,6 | 152,4 | 3,4 |
| 2 1/2″ | 3,5 | 105 | 139,7 | 177,8 | 4,5 |
| 3″ | 4 | 127 | 152,4 | 190,5 | 5,6 |
| 4″ | 4,5 | 157 | 190,5 | 228,6 | 6,9 |
| 5″ | 4,5 | 185 | 215,9 | 254,0 | 10,0 |
| 6″ | 5 | 216 | 241,3 | 279,4 | 12,3 |
| 8″ | 6 | 270 | 298,4 | 342,9 | 19,5 |
| 10″ | 7 | 324 | 361,9 | 406,4 | 28,1 |
| 12″ | 7 | 381 | 431,8 | 482,6 | 36,6 |
Примечания
Размеры указаны в мм.

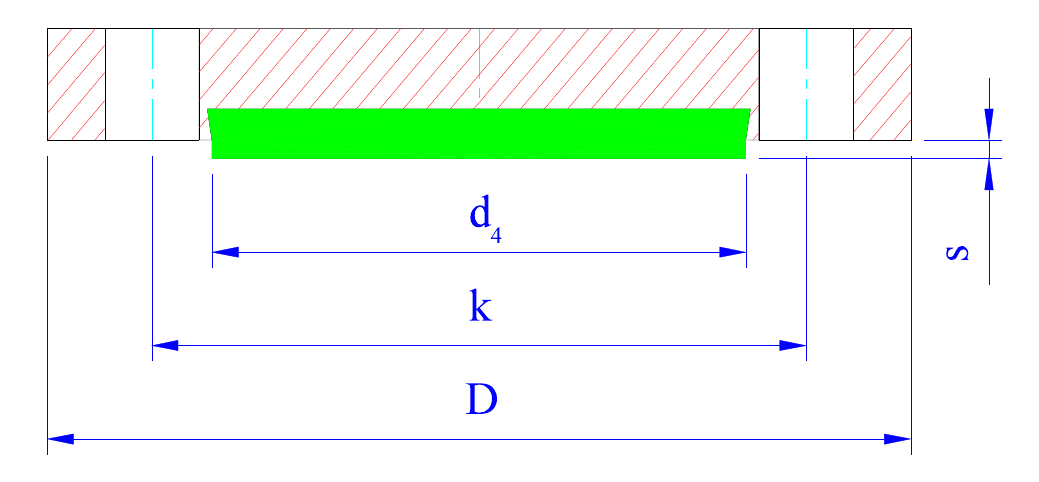

Описание чертежа
Технический чертёж глухого фланца в разрезе. Показаны корпус фланца (штриховка) и футеровка из PTFE (сплошная зелёная область). Обозначены общий диаметр (D), диаметр расположения болтов (k), внутренний диаметр отверстия футеровки (d4) и толщина фланца (s).
