Переходные фланцы PTFE (ANSI)

Артикул: LMP-FC-24

Переходные фланцы с футеровкой PTFE по стандарту ANSI.

Характеристики

Стандарт
ANSI B16.5
Типоразмеры
3/4", 1", 1 1/4", 1 1/2", 2"
Футеровка
Pure PTFE, according to ASTM-D 4894
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Переходные фланцы с футеровкой PTFE по стандарту ANSI. Позволяют состыковать трубы разных диаметров.

Характеристики

Категория Фланцы
Название (EN) Reducing Flanges (ANSI)
Оригинальное название REDUCING FLANGES according to ANSI B16.5 class 150.
Стандарт ANSI B16.5
Страница в каталоге 49
Фланцы St 44.2 according to DIN 17100
Футеровка Pure PTFE, according to ASTM-D 4894
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN1 DN2 Tipo D d1 k1 n x d3 n x d4 d2 k2 n x d5 l Weight kg.
3/4″ 1/2″ K3 98,4 43 69,7 4 X 1/2″ 35 60,3 4 X 1/2″ 38,1 1,8
1″ 3/4″ K3 107,9 51 79,4 4 X 1/2″ 43 69,8 4 X 1/2″ 38,1 1,9
1″ 1/2″ K3 107,9 51 79,4 4 X 1/2″ 35 60,3 4 X 1/2″ 38,1 2,3
1 1/4″ 1″ K3 117,5 64 88,9 4 X 1/2″ 51 79,4 4 X 1/2″ 38,1 3,1
1 1/4″ 3/4″ K3 117,5 64 88,9 4 X 1/2″ 43 69,8 4 X 1/2″ 38,1 3,2
1 1/4″ 1/2″ K3 117,5 64 88,9 4 X 1/2″ 35 60,3 4 X 1/2″ 38,1 3,4
1 1/2″ 1 1/4″ K3 127,0 73 98,4 4 X 1/2″ 64 88,9 4 X 1/2″ 38,1 3,8
1 1/2″ 1″ K3 127,0 73 98,4 4 X 1/2″ 51 79,4 4 X 1/2″ 38,1 3,9
1 1/2″ 3/4″ K2 127,0 73 98,4 4 X 1/2″ 43 69,8 4 X 1/2″ 38,1 3,9
1 1/2″ 1/2″ K2 127,0 73 98,4 4 X 1/2″ 35 60,3 4 X 1/2″ 38,1 4,0
2″ 1 1/2″ K3 152,4 92 120,6 4 X 5/8″ 73 98,4 1 X 1/2″ 38,1 4,5
2″ 1 1/4″ K3 152,4 92 120,6 4 X 5/8″ 64 88,9 4 X 1/2″ 38,1 4,6
2″ 1″ K2 152,4 92 120,6 4 X 5/8″ 51 79,4 4 X 1/2″ 38,1 4,7
2″ 3/4″ K2 152,4 92 120,6 4 X 5/8″ 43 69,8 4 X 1/2″ 38,1 4,7
2″ 1/2″ K2 152,4 92 120,6 4 X 5/8″ 35 60,3 4 X 1/2″ 38,1 4,8

Примечания

Размеры указаны в мм. Версия 12/2014.

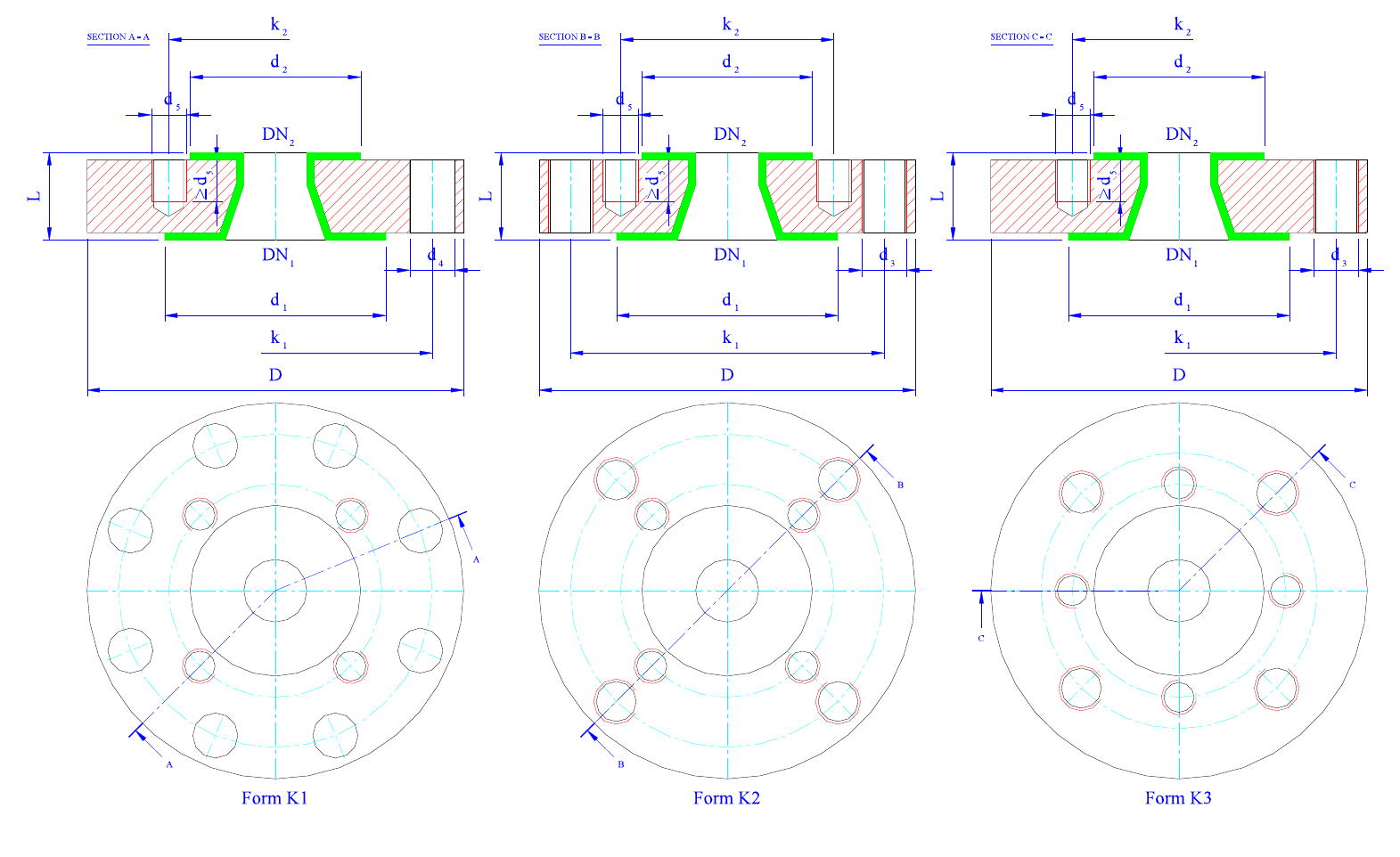

Описание чертежа

На странице представлены три технических чертежа переходных фланцев (формы K1, K2 и K3). Каждый содержит вид в разрезе (сечение A–A, B–B или C–C) с внутренней футеровкой из PTFE (зелёная), стальным корпусом (штриховка) и профилем уплотнительной поверхности фланца. Обозначены DN1, DN2, d1, d2, d3, d4, d5, k1, k2, D и L. Под каждым сечением приведён вид спереди с расположением отверстий под болты для соответствующей формы фланца.
