Y-образные сетчатые фильтры PTFE (DIN)
LMP Fluorcarbon

Y-образные сетчатые фильтры PTFE (DIN)

Артикул: LMP-FC-39

Y-образные сетчатые фильтры с футеровкой PTFE и фильтрующим элементом из PTFE/стекла или чистого PTFE.

Характеристики

Стандарт
DIN 3202 F1
Типоразмеры
25, 40, 50, 80, 100, 150, 200
Футеровка
Pure PTFE acc.to ASTM D 1457-78 type IV e V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Y-образные сетчатые фильтры с футеровкой PTFE и фильтрующим элементом из PTFE/стекла или чистого PTFE. Монтажная длина по DIN 3202 F1. Для очистки агрессивных сред от механических примесей. DN15–DN200.

Характеристики

Категория Фильтры
Название (EN) Y Strainers (DIN)
Оригинальное название Y STRAINERS with ptfe lining.
Стандарт DIN 3202 F1
Страница в каталоге 29
Материал трубы N/A (Steel Frame used)
Фланцы R-St 37-2 acc.to DIN 17100 (1.0112)
Футеровка Pure PTFE acc.to ASTM D 1457-78 type IV e V
Прочее Steel Frame: St 35 acc.to DIN 1629 Part 3 (1.0308); Filtering Basket: PTFE/glass or PTFE; Filtering net: PTFE; mesh: standard 210 micron, different sizes on request.
Условия поставки acc.to DIN 2874

Таблица типоразмеров (размеры в мм)

DN s l1 d4 k D Weight kg.
25 3 160 68 85 115 5,2
40 3 200 88 110 150 11,8
50 3 230 102 125 165 14,9
80 4 310 138 160 200 22,8
100 4,5 350 158 180 220 30,5
150 5 480 212 240 285 56,0
200 6 600 268 295 340 88,0

Примечания

Вентиляционные отверстия — по выбору производителя. Размеры указаны в мм.

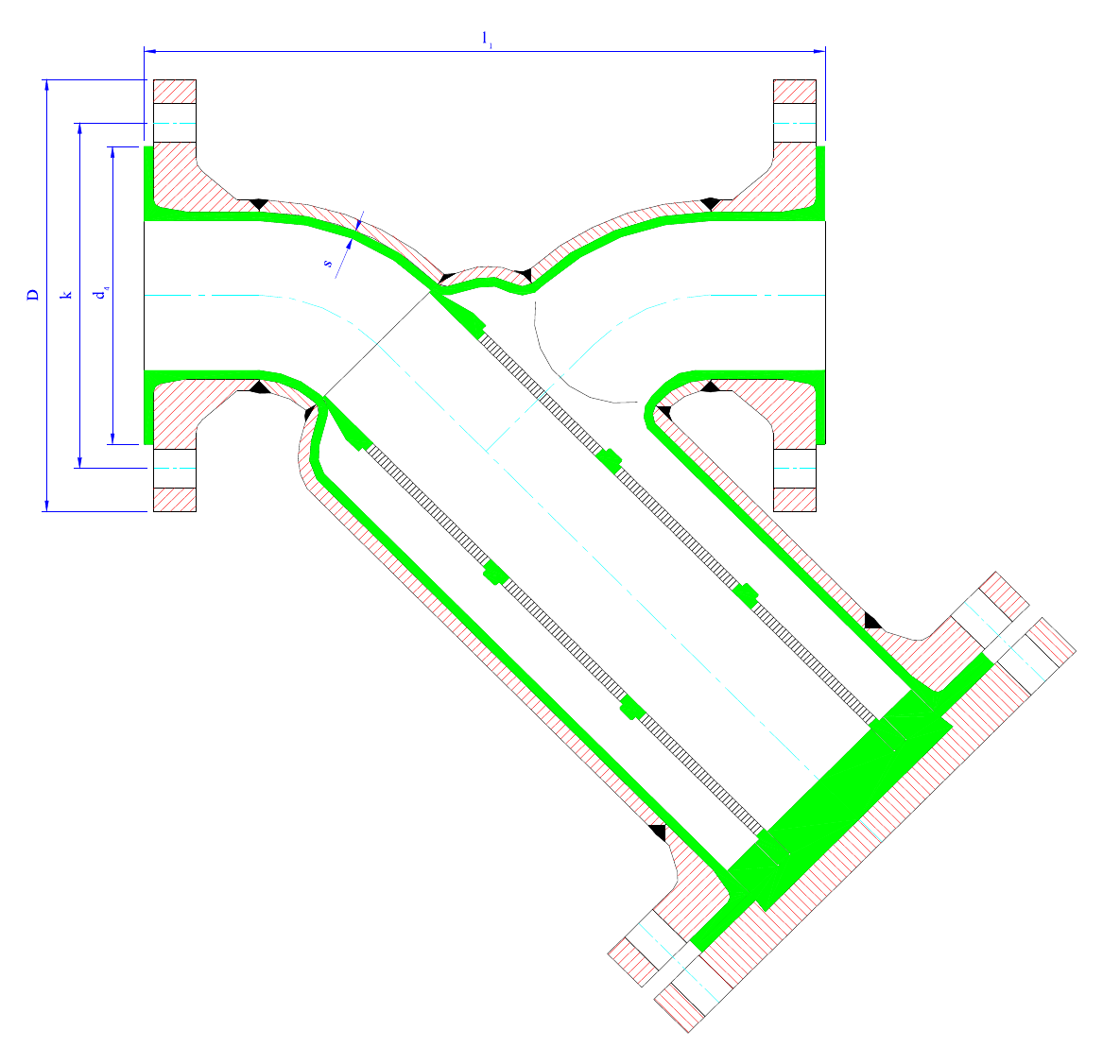

Описание чертежа

Технический чертёж Y-образного фильтра с футеровкой из PTFE в разрезе. Показаны стальной корпус (штрихованные области) и внутренняя футеровка из PTFE (сплошная зелёная область). Обозначены общая длина (l1), высота (d), толщина фланца (s), расстояние от центра до торца (k) и наружный диаметр фланца (D). Корпус фильтра показан с наклонным вниз ответвлением.

Модификации товара

Артикул Описание
LMP-FC-39 Y-образные сетчатые фильтры PTFE (DIN)
LMP-FC-40 Y-образные сетчатые фильтры PTFE (ANSI)
