Y-образные сетчатые фильтры PTFE (ANSI)
LMP Fluorcarbon

Y-образные сетчатые фильтры PTFE (ANSI)

Артикул: LMP-FC-40

Y-образные сетчатые фильтры с футеровкой PTFE по стандарту ANSI.

Характеристики

Стандарт
ANSI B16.5
Типоразмеры
1", 1½", 2", 3", 4", 6", 8"
Футеровка
Pure PTFE, according to ASTM-D 4894
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Y-образные сетчатые фильтры с футеровкой PTFE по стандарту ANSI. Фильтрующий элемент — PTFE/стекло или PTFE. Для очистки агрессивных сред от механических примесей.

Характеристики

Категория Фильтры
Название (EN) Y Strainers (ANSI)
Оригинальное название Y STRAINERS according to ANSI B16.5 class 150.
Стандарт ANSI B16.5
Страница в каталоге 57
Фланцы ASTM A105 according to ANSI B16.5
Футеровка Pure PTFE, according to ASTM-D 4894
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN s l1 d4 k D Weight kg.
1″ 3 160 51 79,4 107,9 5,9
1½» 3 200 73 98,4 127,0 13,5
2″ 3 230 92 120,6 152,4 17,1
3″ 4 310 127 152,4 190,5 26,2
4″ 4,5 350 157 190,5 228,6 35,0
6″ 5 480 216 241,3 279,4 64,4
8″ 6 600 270 298,4 342,9 101,0

Примечания

Сетчатые фильтры доступны только с монтажными размерами по DIN; фланцы выполняются по ANSI B16.5. Вентиляционные отверстия — по выбору производителя.

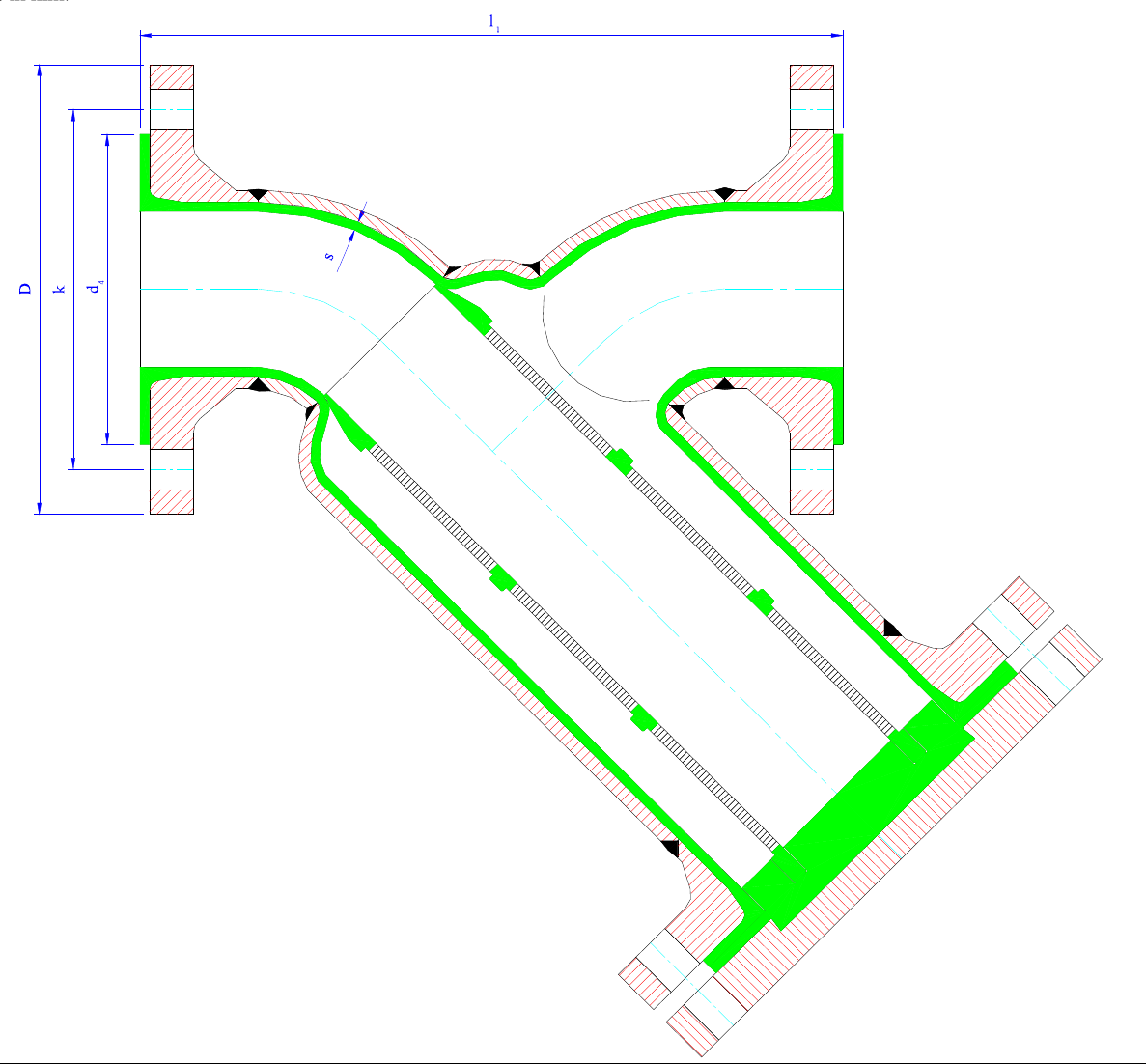

Описание чертежа

Технический чертёж Y-образного фильтра в разрезе. Показаны внутренний проход и ориентация фильтрующей части. Обозначены общая длина (L1), наружный диаметр фланца (D), диаметр расположения болтов (k), толщина фланца (d1) и толщина футеровки (s). Футеровка из PTFE выделена зелёным, стальной корпус показан штриховкой.

Модификации товара

Артикул Описание
LMP-FC-39 Y-образные сетчатые фильтры PTFE (DIN)
LMP-FC-40 Y-образные сетчатые фильтры PTFE (ANSI)
