Штуцеры для приборов PTFE (ANSI)
LMP Fluorcarbon

Штуцеры для приборов PTFE (ANSI)

Артикул: LMP-FC-30

Штуцеры для подключения КИП по стандарту ANSI.

Характеристики

Стандарт
ANSI B16.5
Типоразмеры
1", 1¼", 1½", 2", 2½", 3", 4", 5", 6", 8", 10", 12"
Футеровка
Pure PTFE, according to ASTM-D 4894
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Штуцеры для подключения КИП по стандарту ANSI. Обеспечивают вывод сигнала/среды из футерованного трубопровода без нарушения герметичности.

Характеристики

Категория Штуцеры
Название (EN) Instrument Tappings (ANSI)
Оригинальное название INSTRUMENT TAPPINGS according to ANSI B16.5, class 150
Стандарт ANSI B16.5
Страница в каталоге 54
Материал трубы N/A (Steel frame specified)
Фланцы A105 gr. B according to ANSI B16.5
Футеровка Pure PTFE, according to ASTM-D 4894
Прочее Steel frame options include: ASTM A106 gr. B, according to ANSI B36.10; API 5L gr.B according to ANSI B36.10; St 52.0 according to DIN 1629
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

Main Passage DN1 Branch DN2
DN1 s d4 d5 l1 1″ l2 1″ Weight kg. 1½» l2 1½» Weight kg. 2″ l2 2″ Weight kg.
1″ 3 51 63 89 51 3,5 = = = =
1¼» 3 64 72 95 51 4,0 = = = =
1½» 3 73 82 102 51 4,4 75 5,3 = =
2″ 3 92 101 114 51 5,6 75 7,3 90 9,2
2½» 3,5 105 119 127 51 7,2 75 8,5 90 11,3
3″ 4 127 132 140 51 7,8 75 9,7 90 12,7
4″ 4,5 157 171 165 51 8,5 75 10,9 90 14,7
5″ 4,5 186 192 190 51 10,2 75 13,2 90 17,0
6″ 5 216 218 203 51 11,4 75 14,6 90 18,4
8″ 6 270 275 229 51 14,3 75 16,6 90 20,7
10″ 7 324 337 279 51 17,2 75 20,1 90 23,5
12″ 7 381 406 305 51 21,2 75 24,1 90 28,1

Примечания

— По запросу доступны другие размеры.
— По запросу доступны приборные отводы с двойными ответвлениями.
— Вентиляционные отверстия — по выбору производителя.
— Размеры указаны в мм.

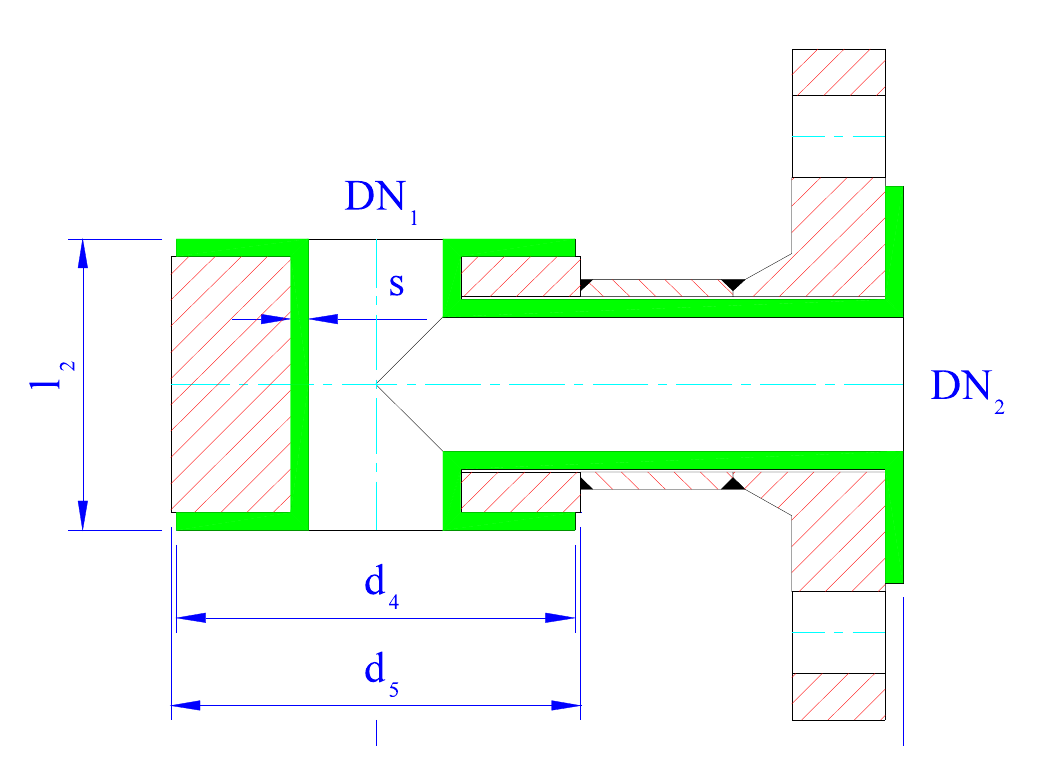

Описание чертежа

Технический чертёж Т-образного приборного отвода в разрезе. Показаны основной проход (DN1) и ответвление (DN2). Обозначены толщина стенки (s), внутренние диаметры (d4, d5) и расстояния между торцами (l1, l2). Зелёная область — футеровка из PTFE, штрихованные области — материал стального корпуса и фланцев.
