Прямые и переходные крестовины PTFE (DIN)

Артикул: LMP-FC-19

Фланцевые крестовины с равными или переходными отводами по стандарту DIN.

Характеристики

Стандарт
DIN 2848
Типоразмеры
15, 20, 25, 32, 40
Футеровка
Pure PTFE according to ASTM D 1457-78 Type IV e V
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Фланцевые крестовины с равными или переходными отводами по стандарту DIN. Применяются для крестообразных разветвлений потока. DN15–DN200.

Характеристики

Категория Крестовины
Название (EN) Equal and Reducing Crosses (DIN 2848)
Оригинальное название EQUAL AND REDUCING CROSSES according to DIN 2848.
Стандарт DIN 2848
Страница в каталоге 16
Материал трубы St 35 according to DIN 1629 Part 3 (1.0308)
Фланцы R-St 37-2 according to DIN 17100 (1.0112)
Футеровка Pure PTFE according to ASTM D 1457-78 Type IV e V
Условия поставки DIN 2874

Таблица типоразмеров (размеры в мм)

DN1 s1 l1 d41 k1 D1 DN2 s2 l2 d42 k2 D2 Weight kg.
15 3 80 45 65 95 15 3 80 45 65 95 3,0
20 3 95 58 75 105 20 3 95 58 75 105 4,1
20 3 95 58 75 105 15 3 80 45 65 95 3,2
25 3 110 68 85 115 25 3 110 68 85 115 4,8
25 3 110 68 85 115 20 3 95 58 75 105 4,5
25 3 110 68 85 115 15 3 80 45 65 95 4,2
32 3 130 78 100 140 32 3 130 78 100 140 6,1
32 3 130 78 100 140 25 3 110 68 85 115 5,3
32 3 130 78 100 140 20 3 95 58 75 105 4,5
32 3 130 78 100 140 15 3 80 45 65 95 3,7
40 3 150 88 110 150 40 3 150 88 110 150 8,2
40 3 150 88 110 150 32 3 130 78 100 140 8,0
40 3 150 88 110 150 25 3 110 68 85 115 7,8
40 3 150 88 110 150 20 3 95 58 75 105 7,5
40 3 150 88 110 150 15 3 80 45 65 95 7,1

Примечания

Размеры указаны в мм.

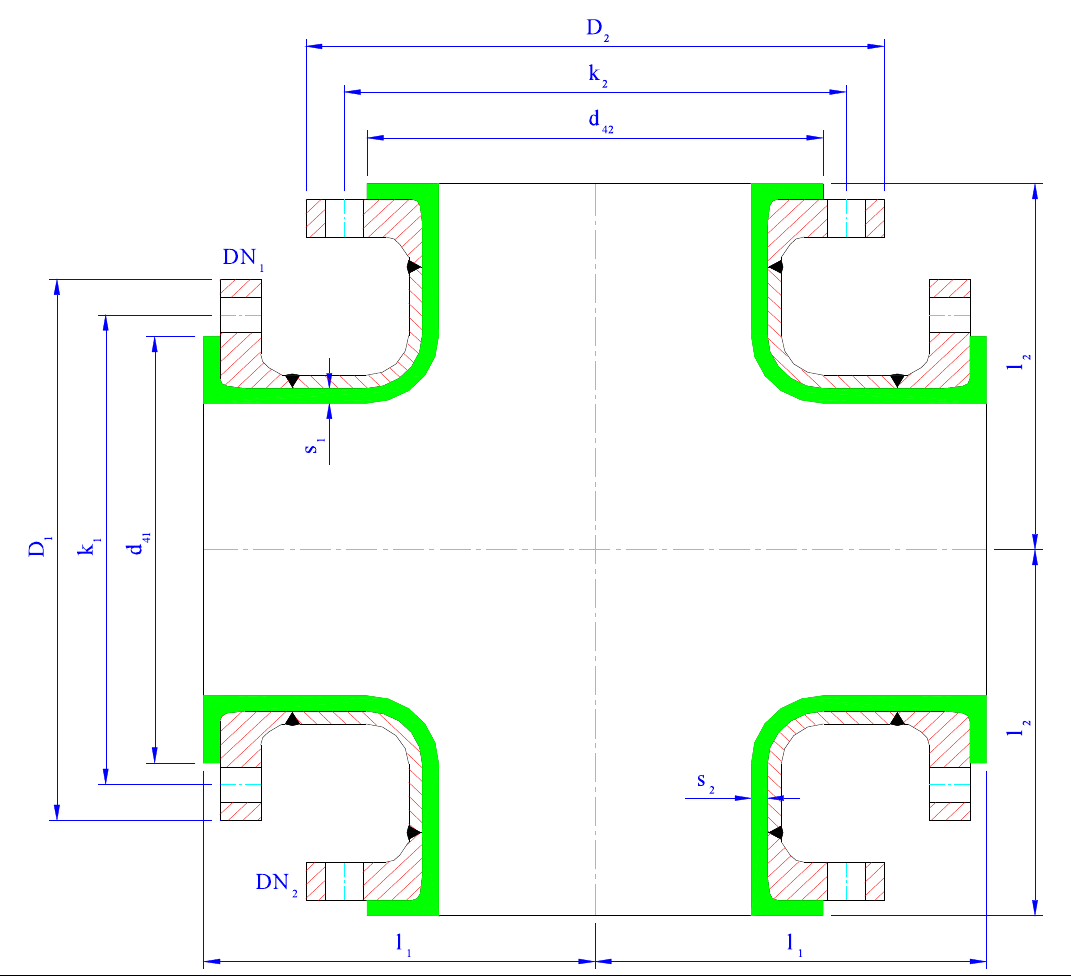

Описание чертежа

Технический чертёж переходной крестовины с футеровкой из PTFE в виде спереди. Показаны внешний стальной корпус (штриховка) и зелёная внутренняя футеровка из PTFE. Предусмотрены четыре фланцевых соединения: верхнее и нижнее ответвления обозначены DN1, боковые — DN2. Стрелками указаны общие длины (l1, l2), диаметры фланцев (D1, D2), диаметры расположения болтов (k1, k2), внутренние диаметры отверстий (d41, d42), толщины футеровки (s1, s2) и расстояния от центра до торца.

Модификации товара

Артикул Описание
LMP-FC-19 Прямые и переходные крестовины PTFE (DIN)
LMP-FC-20 Прямые и переходные крестовины PTFE (ANSI)
