Прокладки-распорки PTFE (DIN)
Артикул: LMP-FC-27
Распорки и прокладки трёх форм (F, G, H) из PTFE или стали с PTFE-футеровкой по стандарту DIN.
Характеристики
- Стандарт
- DIN 2848 Part 11
- Типоразмеры
- 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
- Футеровка
- Form "F": Pure PTFE according to ASTM D 1457-78 type IV e V; Form "G" + "H": St 35 (1.0112) with lining in pure PTFE.
- Бренд
- LMP Fluorcarbon
Цена по запросу
Распорки и прокладки трёх форм (F, G, H) из PTFE или стали с PTFE-футеровкой по стандарту DIN. Используются для регулировки монтажной длины между фланцами.
Характеристики
| Категория | Прокладки-распорки |
|---|---|
| Название (EN) | Spacers (DIN 2848 Part 11) |
| Оригинальное название | SPACERS according to DIN 2848 Part 11. |
| Стандарт | DIN 2848 Part 11 |
| Страница в каталоге | 25 |
| Футеровка | Form «F»: Чистый PTFE по ASTM D 1457-78, типы IV и V; Form «G» + «H»: St 35 (1.0112) with lining in pure PTFE. |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | d1 | s | sf | d4 | d5 | l (form F) | l (form G) | l (form H) |
|---|---|---|---|---|---|---|---|---|
| 15 | 13 | 3 | 3,0 | 45 | 48 | |||
| 20 | 16 | 3 | 2,6 | 58 | 60 | |||
| 25 | 22 | 3 | 2,6 | 68 | 70 | |||
| 32 | 31 | 3 | 3,0 | 78 | 82 | |||
| 40 | 37 | 3 | 2,6 | 88 | 92 | |||
| 50 | 48 | 3 | 2,9 | 102 | 107 | |||
| 65 | 64 | 3,5 | 2,9 | 122 | 127 | 5 – 20 | 10 – 70 | 60 — 100 |
| 80 | 76 | 4 | 3,2 | 138 | 142 | |||
| 100 | 101 | 4,5 | 3,6 | 158 | 162 | |||
| 125 | 125 | 4,5 | 4,0 | 188 | 192 | |||
| 150 | 153 | 5 | 4,5 | 212 | 218 | |||
| 200 | 201 | 6 | 6,3 | 268 | 273 | |||
| 250 | 254 | 7 | 6,3 | 320 | 328 | |||
| 300 | 303 | 7 | 7,1 | 370 | 378 |
Примечания
Размеры указаны в мм.

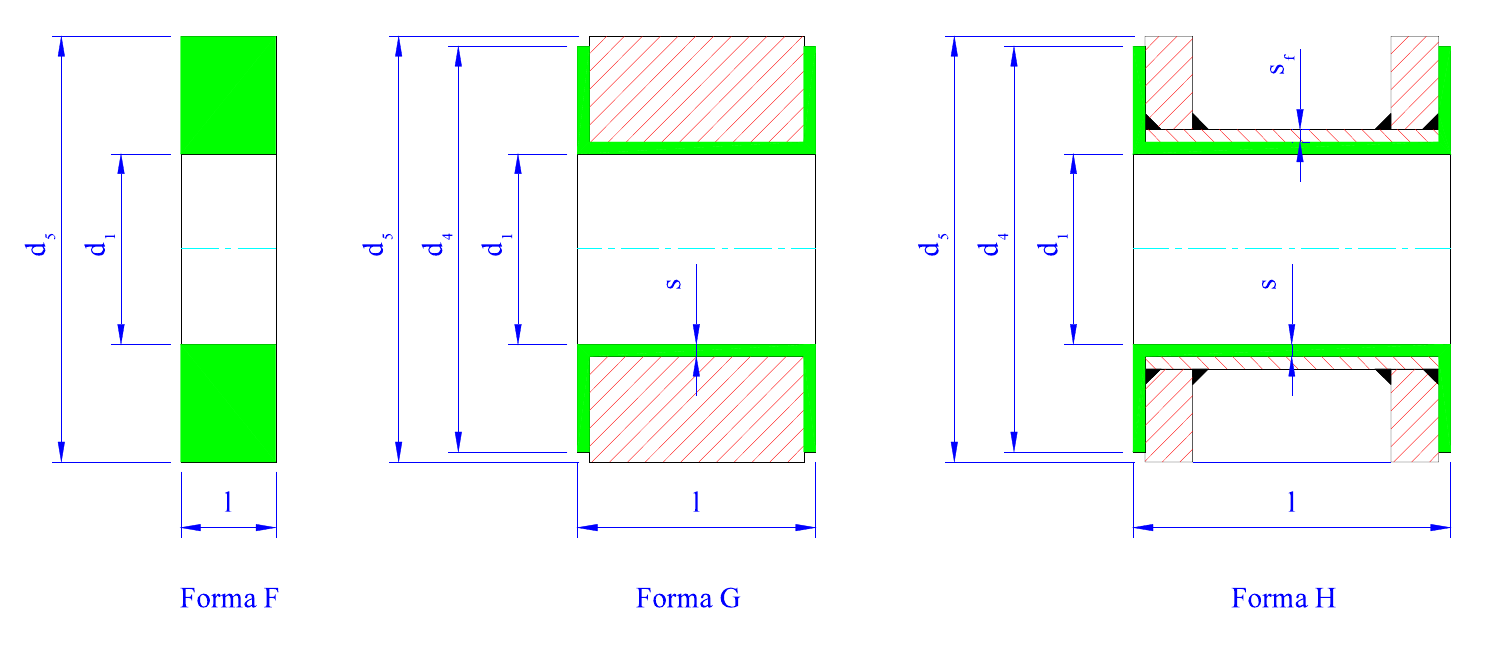

Описание чертежа
На странице представлены три технических чертежа проставок — формы F, G и H — в разрезе. На каждом показан вертикальный цилиндрический компонент с основными размерами. Обозначены d1, d4, d5 (диаметры), l (длина/высота) и s или s1 (толщины стенок). Форма F — проставка с цельной зелёной футеровкой; формы G и H имеют металлические корпуса (штриховка) и футеровку из PTFE (зелёная), форма H — фланцевые концы.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-27 | Прокладки-распорки PTFE (DIN) | |
| LMP-FC-28 | Прокладки-распорки PTFE (ANSI) |
