Прокладки-распорки PTFE (ANSI)

Артикул: LMP-FC-28

Распорные кольца с футеровкой PTFE по стандарту ANSI.

Характеристики

Стандарт
ANSI B16.5
Типоразмеры
1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12"
Футеровка
Form “F”: Pure PTFE, according to ASTM-D 4894
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Распорные кольца с футеровкой PTFE по стандарту ANSI. Для регулировки монтажной длины между фланцами.

Характеристики

Категория Прокладки-распорки
Название (EN) Spacers (ANSI)
Оригинальное название SPACERS according to ANSI B16.5, class 150
Стандарт ANSI B16.5
Страница в каталоге 53
Фланцы Form “G” + “H”: ASTM A106 gr. B according to ANSI B36.10; API 5L gr. B according to ANSI B36.10; ASTM A105 according to ANSI B36.10; St 52.0 according to DIN 1629
Футеровка Form “F”: Pure PTFE, according to ASTM-D 4894
Условия поставки DIN 2874

Таблица типоразмеров (размеры в мм)

DN d1 sf s d4 d5 l (form F) l (form G) l (form H)
1/2″ 9 3,0 3 35 44
3/4″ 15 3,0 3 43 53
1″ 19 3,38 3 51 63
1 1/4″ 28 3,56 3 64 72
1 1/2″ 32 3,68 3 73 82
2″ 44 3,91 3 92 101
2 1/2″ 61 5,16 3,5 105 119 5 — 20 10 — 70 60 — 100
3″ 69 5,49 4 127 132
4″ 94 6,02 4,5 157 171
5″ 121 6,55 4,5 186 192
6″ 144 7,11 5 216 218
8″ 194 6,35 6 270 275
10″ 246 6,35 7 324 337
12″ 297 6,35 7 381 406

Примечания

Размеры указаны в мм. Версия 12/2014.

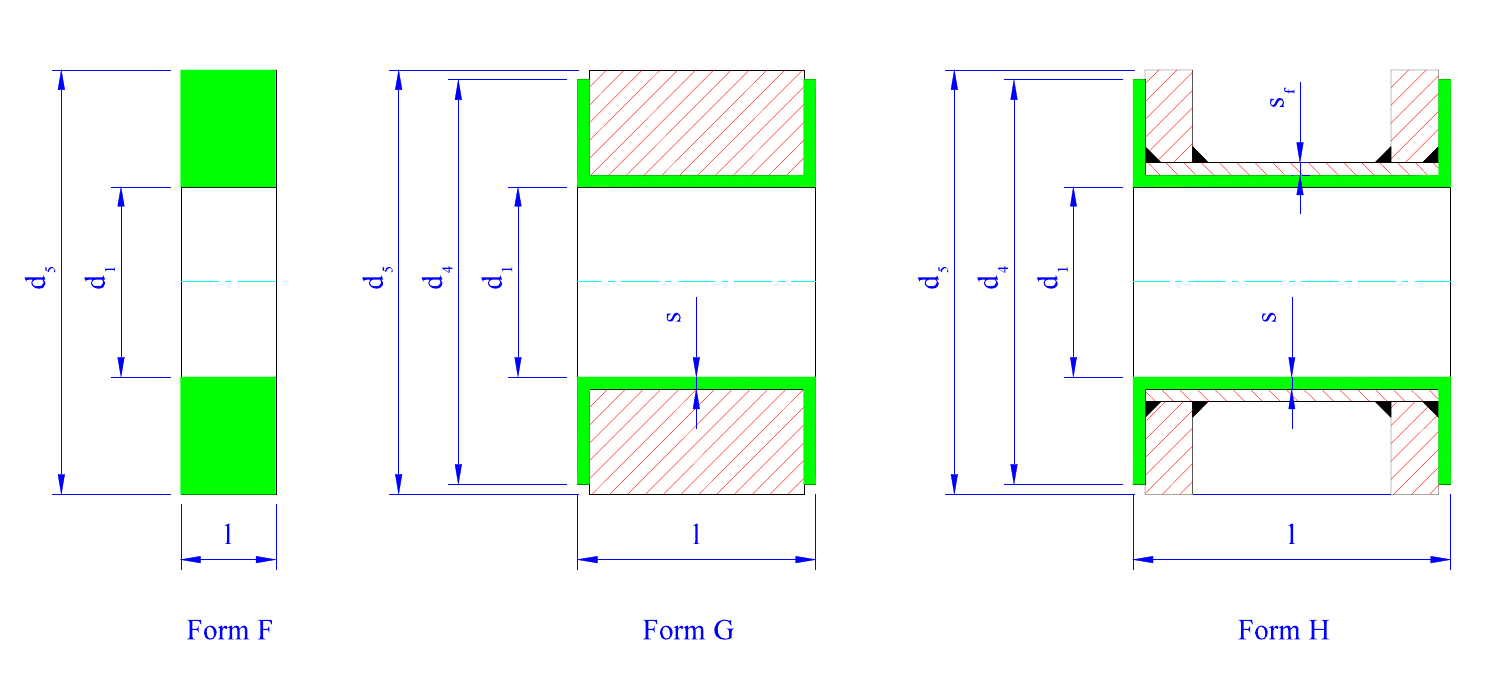

Описание чертежа

На странице представлены три технических чертежа проставок — формы F, G и H — расположенных горизонтально. На каждом показана вертикальная конструкция с размерами, обозначенными стрелками: d1 (внутренний диаметр отверстия), d2 (диаметр уплотнительной поверхности фланца), d3 (наружный диаметр фланца), l (длина/высота), s (толщина стенки форм G и H) и s1 (толщина уплотнительной поверхности формы H). Форма F имеет простую цилиндрическую конструкцию с цельными зелёными торцами; формы G и H — фланцевые концы с утопленной или футерованной поверхностью, показанной диагональной штриховкой. Форма H дополнительно имеет конструктивные элементы на торцах фланцев, например стопорные кольца или канавки.
