Компенсаторы PTFE (DIN)

Артикул: LMP-FC-41

Сильфонные компенсаторы с 2–8 волнами из модифицированного PTFE (TFM™ Dyneon) и стальными фланцами по DIN.

Характеристики

Стандарт
DIN 2874
Типоразмеры
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600
Футеровка
“TFM”® (produced by Dyneon)
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Сильфонные компенсаторы с 2–8 волнами из модифицированного PTFE (TFM™ Dyneon) и стальными фланцами по DIN. Компенсируют температурные удлинения и вибрации. DN15–DN600.

Характеристики

Категория Компенсаторы
Название (EN) Expansion Joints (DIN)
Оригинальное название EXPANSION JOINTS
Стандарт DIN 2874
Страница в каталоге 34
Фланцы R-St 37-2 according to DIN 17100 (1.0112)
Футеровка “TFM”® (produced by Dyneon)
Прочее Stainless steel reinforcing ring for each convolution; 3 stud bolts for limit stop at 120° on diameter
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN d d4 k n x d2 D l for 2 conv. l for 3 conv. l for 4 conv. l for 5 conv. l for 6 conv. l for 7 conv. l for 8 conv.
15 22 45 65 4 x M12 95 38 50 62 74 86 98 110
20 22 58 75 4 x M12 105 38 50 62 74 86 98 110
25 22 68 85 4 x M12 115 41 55 69 83 97 111 125
32 31 78 100 4 x M16 140 41 55 69 83 97 111 125
40 37 88 110 4 x M16 150 51 65 79 93 107 121 135
50 48 102 125 4 x M16 165 56 70 84 98 112 126 140
65 63 122 145 8 x M16 185 54 70 86 102 118 134 150
80 75 138 160 8 x M16 200 54 70 86 102 118 134 150
100 99 158 180 8 x M16 220 82 100 118 136 154 172 190
125 122 188 210 8 x M16 250 82 100 118 136 154 172 190
150 149 212 240 8 x M20 285 87 105 123 141 159 177 195
200 194 268 295 8 x M20 340 86 105 124 143 162 181 200
250 248 320 350 12 x M20 395 78 105 132 159 186 N.A.. N.A.
300 297 370 400 12 x M20 445 78 105 132 159 186 N.A. N.A.
350 325 430 460 16 x M20 505 78 105 132 159 186 N.A. N.A.
400 376 482 515 16 x M22 565 93 120 147 174 201 N.A. N.A.
450 420 532 565 20 x M22 615 93 120 147 174 201 N.A. N.A.
500 471 585 620 20 x M22 670 93 120 155 174 201 N.A. N.A.
600 595 685 725 20 x M27 780 81 100 N.A. N.A. N.A. N.A. N.A.

Примечания

— Размеры указаны в мм.
— Примечание: НЕ снимать ограничительные шпильки компенсаторов.
— Н/Д = недоступно.
— Фланцы: DIN PN 16 для DN 15–DN 150 включительно и DIN PN 10 для DN 200 и выше.
— Все размеры поставляются с резьбовыми сквозными отверстиями.
— Все компенсаторы формуются из «TFM»® производства Dyneon; его механические свойства существенно превосходят свойства традиционного PTFE.
— Компенсаторы поставляются с тремя ограничительными шпильками, ограничивающими ход до 120° по диаметру: НЕ СНИМАТЬ ОГРАНИЧИТЕЛЬНЫЕ ШПИЛЬКИ.
— Каждая гофра оснащена усиливающим кольцом из нержавеющей стали для повышения эксплуатационных характеристик.
— Продольное перемещение каждой гофры составляет +12 мм (растяжение) / −8 мм (сжатие).
— По запросу компенсаторы могут поставляться с фланцами из нержавеющей стали.
— Специальные размеры запрашиваются у производителя.

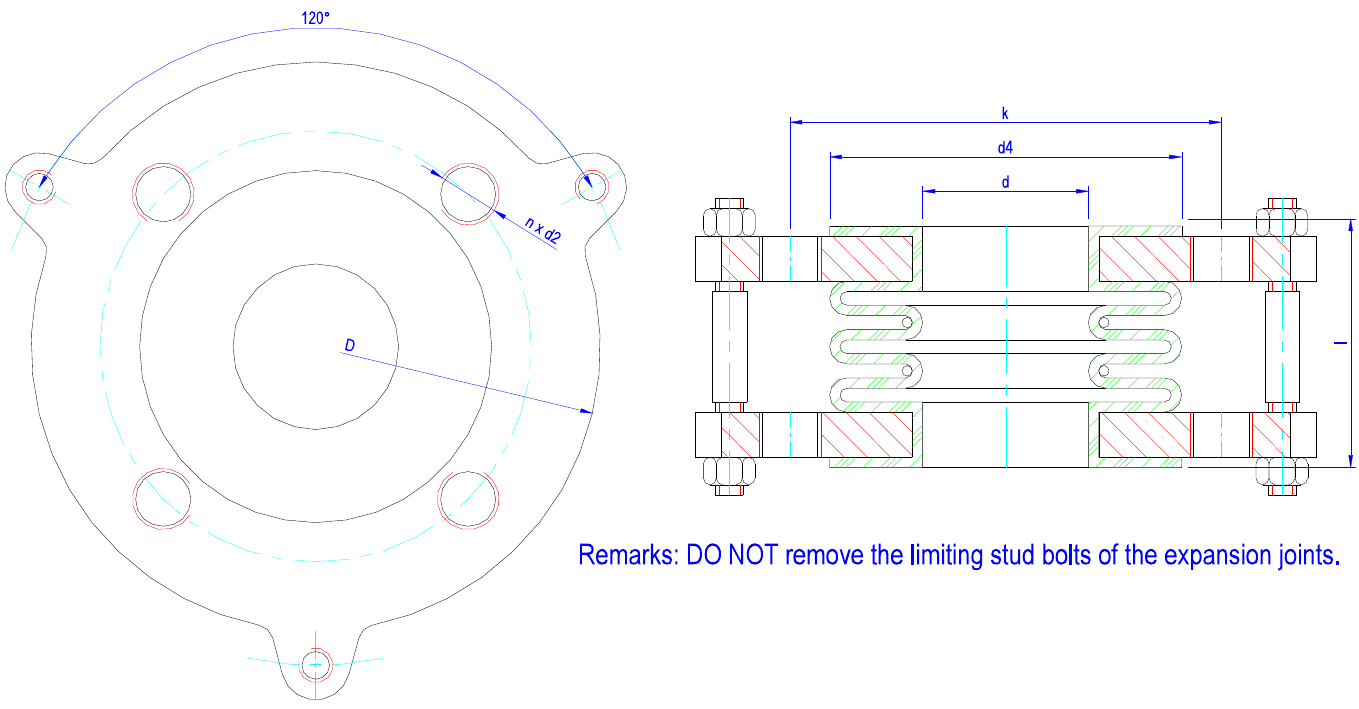

Описание чертежа

На странице представлены два технических чертежа. Слева — вид спереди фланца с расположением отверстий под болты (n x d2), диаметром расположения болтов (k) и общим диаметром (D). Справа — продольный разрез компенсатора с гофрированным сильфоном, фланцами, ограничительными шпильками и основными размерами: внутренним диаметром отверстия (d), наружным диаметром сильфона (d4), общей длиной (l) и шириной окружности болтов (k).
