Компенсаторы PTFE (ANSI)

Артикул: LMP-FC-42

Сильфонные компенсаторы с 2–8 волнами из PTFE/TFM™ и фланцами по стандарту ANSI.

Характеристики

Стандарт
ANSI B16.5
Типоразмеры
1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 24"
Футеровка
"TFM"® (product by Dyneon)
Бренд
LMP Fluorcarbon

Цена по запросу

В каталог

Сильфонные компенсаторы с 2–8 волнами из PTFE/TFM™ и фланцами по стандарту ANSI. Для компенсации температурных расширений, вибраций и смещений трубопровода.

Характеристики

Категория Компенсаторы
Название (EN) Expansion Joints (ANSI)
Оригинальное название EXPANSION JOINTS according to ANSI B16.5 class 150
Стандарт ANSI B16.5
Страница в каталоге 62
Фланцы ASTM A105 according to ANSI B16.5
Футеровка «TFM»® (product by Dyneon)
Прочее Stainless steel reinforcing ring for each convolution; 3 stud bolts for the limit stop at 120° diameter
Условия поставки according to DIN 2874

Таблица типоразмеров (размеры в мм)

DN d d4 k n x d2 D l for 2 conv. l for 3 conv. l for 4 conv. l for 5 conv. l for 6 conv. l for 7 conv. l for 8 conv.
1/2″ 22 35 60 4 x 1/2″ 89 38 50 62 74 86 98 110
3/4″ 22 43 70 4 x 1/2″ 98 38 50 62 74 86 98 110
1″ 22 51 79 4 x 1/2″ 108 41 55 69 83 97 111 125
1 1/4″ 28 64 89 4 x 1/2″ 117 41 55 69 83 97 111 125
1 1/2″ 33 73 98 4 x 1/2″ 127 51 65 79 93 107 121 135
2″ 44 92 121 4 x 5/8″ 152 56 70 84 98 112 126 140
2 1/2″ 62 105 140 4 x 5/8″ 178 54 70 86 102 118 134 150
3″ 70 127 152 4 x 5/8″ 190 54 70 86 102 118 134 150
4″ 94 157 190 8 x 5/8″ 229 82 100 118 136 154 172 190
5″ 122 185 216 8 x 3/4″ 254 82 100 118 136 154 172 190
6″ 144 216 241 8 x 3/4″ 279 87 105 123 141 159 177 195
8″ 194 270 298 8 x 3/4″ 343 86 105 124 143 162 181 200
10″ 246 324 362 12 x 7/8″ 406 78 105 132 159 186 n.a. n.a.
12″ 297 381 432 12 x 7/8″ 483 78 105 132 159 186 n.a. n.a.
14″ 325 413 476 12 x 1″ 533 78 105 132 159 186 n.a. n.a.
16″ 376 470 540 16 x 1″ 597 93 120 147 174 201 n.a. n.a.
18″ 420 533 578 16 x 11/8″ 635 93 120 147 174 201 n.a. n.a.
20″ 471 584 635 20 x 11/8″ 698 93 120 155 174 201 n.a. n.a.
24″ 595 692 749 20 x 11/4″ 813 81 100 n.a. n.a. n.a. n.a. n.a.

Примечания

— Размеры указаны в мм.
— Н/Д = недоступно.
— Фланцы выполняются по ANSI 150 lb.
— Все размеры поставляются с резьбовыми сквозными отверстиями.
— Все компенсаторы формуются из «TFM»® производства Dyneon; его механические свойства существенно превосходят свойства традиционного PTFE.
— Компенсаторы поставляются с тремя ограничительными шпильками, ограничивающими ход до 120° по диаметру: НЕ СНИМАТЬ ОГРАНИЧИТЕЛЬНЫЕ ШПИЛЬКИ.
— Каждая гофра оснащена усиливающим кольцом из нержавеющей стали для повышения эксплуатационных характеристик.
— Продольное перемещение каждой гофры составляет +12 мм (растяжение) / −8 мм (сжатие).
— По запросу компенсаторы могут поставляться с фланцами из нержавеющей стали.
— Специальные размеры запрашиваются у производителя.

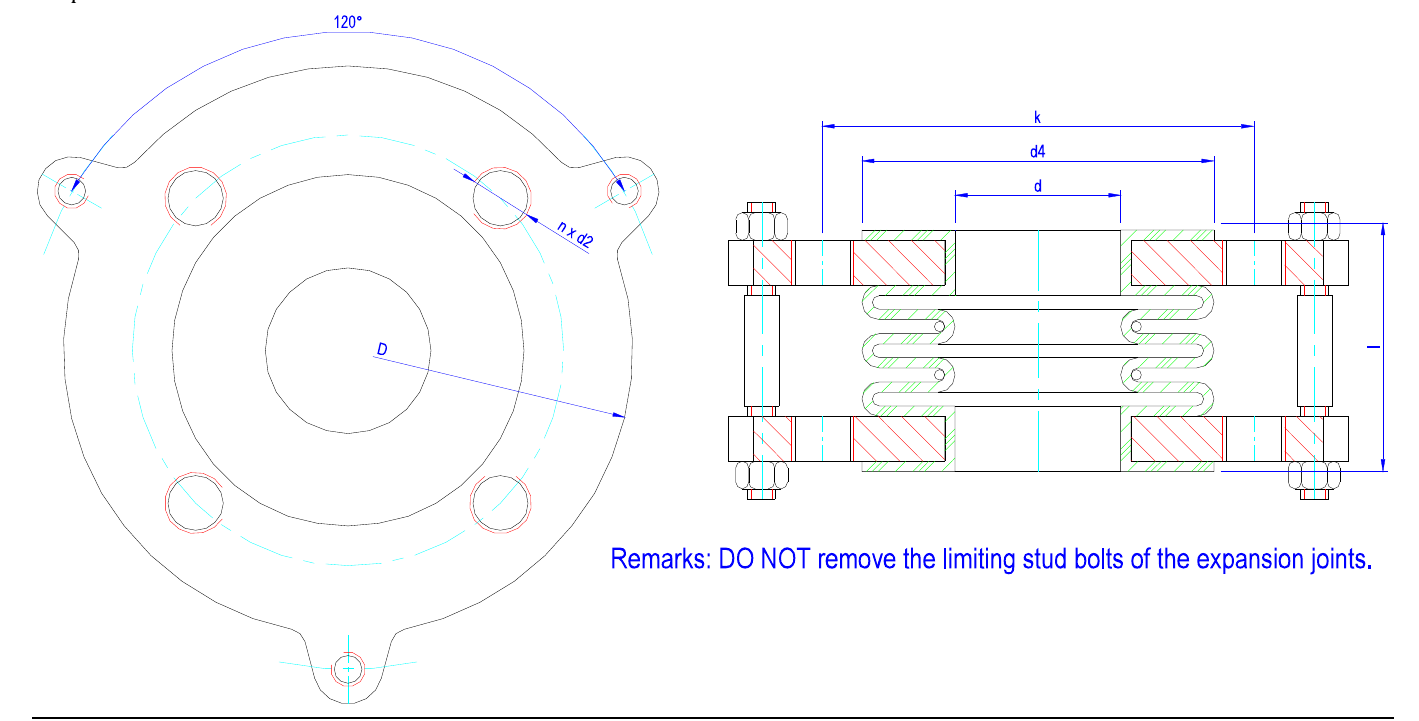

Описание чертежа

На странице представлены два технических чертежа. Слева — вид спереди фланца с расположением отверстий под болты (n x d2), наружным диаметром фланца (D) и отметкой угла 120°. Справа — продольный разрез компенсатора с гофрированным сильфоном, фланцами и ограничительными шпильками. Обозначены общая длина (k), наружный диаметр сильфона (d4), внутренний диаметр (d) и высота/расстояние между торцами (l).
