Фланцевые переходы PTFE (DIN)
Артикул: LMP-FC-21
Фланцевые переходники концентрического (симметричного) и эксцентрического (со смещением) типа по стандарту DIN.
Характеристики
- Стандарт
- DIN 2848
- Типоразмеры
- 20, 25, 32, 40, 50
- Футеровка
- Pure PTFE in compliance with ASTM D 1457-78 type IV e V
- Бренд
- LMP Fluorcarbon
Цена по запросу
Фланцевые переходники концентрического (симметричного) и эксцентрического (со смещением) типа по стандарту DIN. Применяются для изменения диаметра трубопровода. DN15–DN300.
Характеристики
| Категория | Переходы |
|---|---|
| Название (EN) | Flanged Reducers Conc/Ecc (DIN) |
| Оригинальное название | FLANGED REDUCERS (DIN 2848) CONCENTRIC / ECCENTRIC |
| Стандарт | DIN 2848 |
| Страница в каталоге | 19 |
| Материал трубы | St 35 по DIN 1629, часть 3 (1.0308) |
| Фланцы | R-St 37-2 по DIN 17100 (1.0112) |
| Футеровка | Чистый PTFE по ASTM D 1457-78, типы IV и V |
| Условия поставки | по DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN1 | s1 | DN2 | s2 | e | l3 | k1 | D1 | k2 | D2 | Weight kg. |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 3 | 15 | 3 | 3 | 125 | 75 | 105 | 65 | 95 | 2,1 |
| 25 | 3 | 20 | 3 | 3 | 125 | 85 | 115 | 75 | 105 | 2,3 |
| 25 | 3 | 15 | 3 | 3 | 125 | 85 | 115 | 65 | 95 | 2,2 |
| 32 | 3 | 25 | 3 | 4 | 130 | 100 | 140 | 85 | 115 | 3,1 |
| 32 | 3 | 20 | 3 | 4 | 130 | 100 | 140 | 75 | 105 | 2,9 |
| 32 | 3 | 15 | 3 | 4 | 130 | 100 | 140 | 65 | 95 | 2,5 |
| 40 | 3 | 32 | 3 | 3 | 150 | 110 | 150 | 100 | 140 | 4,3 |
| 40 | 3 | 25 | 3 | 7 | 145 | 110 | 150 | 85 | 115 | 3,4 |
| 40 | 3 | 20 | 3 | 7 | 145 | 110 | 150 | 75 | 105 | 2,5 |
| 40 | 3 | 15 | 3 | 7 | 145 | 110 | 150 | 65 | 95 | 1,8 |
| 50 | 3 | 40 | 3 | 6 | 165 | 125 | 165 | 110 | 150 | 5,3 |
| 50 | 3 | 32 | 3 | 9 | 165 | 125 | 165 | 100 | 140 | 4,8 |
| 50 | 3 | 25 | 3 | 13 | 160 | 125 | 165 | 85 | 115 | 4,3 |
| 50 | 3 | 20 | 3 | 13 | 160 | 125 | 165 | 75 | 105 | 3,8 |
| 50 | 3 | 15 | 3 | 13 | 160 | 125 | 165 | 65 | 95 | 3,0 |
Примечания
Размеры указаны в мм.
Описание чертежа

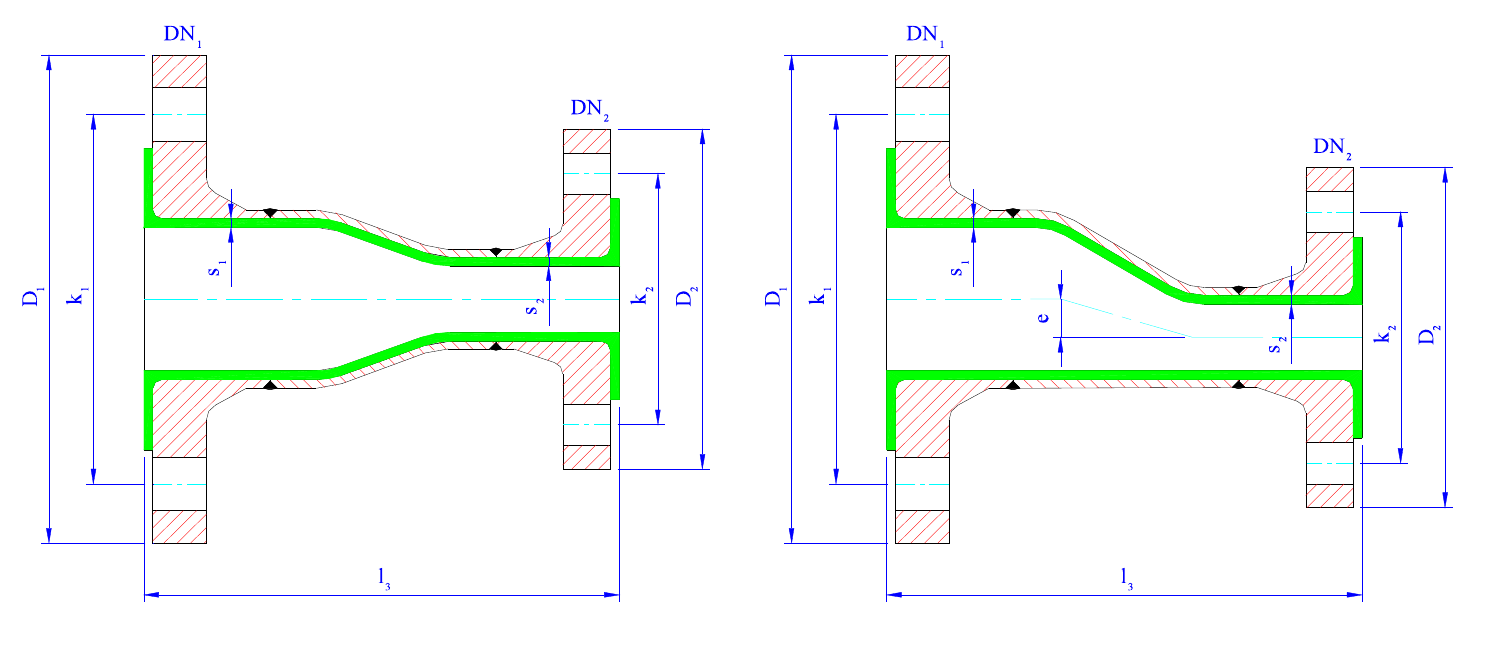

На странице представлены два технических чертежа фланцевых переходов в разрезе. Слева показан концентрический переход, справа — эксцентрический. Больший номинальный диаметр обозначен DN1, меньший — DN2. Указаны общая длина (l3), диаметры расположения болтов (k1, k2), наружные диаметры фланцев (D1, D2), толщины стенок (s1, s2) и эксцентриситет (e). Зелёная область обозначает внутреннюю футеровку из PTFE.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-21 | Фланцевые переходы PTFE (DIN) | |
| LMP-FC-22 | Фланцевые переходы PTFE (ANSI) |
