Фланцевые переходы PTFE (ANSI)
Артикул: LMP-FC-22
Фланцевые переходники концентрического и эксцентрического типа по стандарту ANSI.
Характеристики
- Стандарт
- ANSI B16.5
- Типоразмеры
- ¾", 1", 1¼", 1½", 2"
- Футеровка
- Pure PTFE, according to ASTM-D 4894
- Бренд
- LMP Fluorcarbon
Цена по запросу
Фланцевые переходники концентрического и эксцентрического типа по стандарту ANSI. Размеры от 1″ до 12″. Футеровка PTFE.
Характеристики
| Категория | Переходы |
|---|---|
| Название (EN) | Flanged Reducers Conc/Ecc (ANSI) |
| Оригинальное название | FLANGED REDUCERS according to ANSI B16.5 class 150. CONCENTRIC / ECCENTRIC |
| Стандарт | ANSI B16.5 |
| Страница в каталоге | 47 |
| Материал трубы | N/A (Steel frame used) |
| Фланцы | ASTM A105, according to ANSI B16.5 |
| Футеровка | Pure PTFE, according to ASTM-D 4894 |
| Прочее | Steel frame: ASTM A234 gr. WPB, according to ANSI B16.28 |
| Условия поставки | according to DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN1 | s1 | DN2 | s2 | e | l3 | K1 | D1 | k2 | D2 | Weight kg |
|---|---|---|---|---|---|---|---|---|---|---|
| ¾» | 3 | ½» | 3 | 3 | 114 | 69,8 | 98,4 | 60,3 | 88,9 | 2,4 |
| 1″ | 3 | ¾» | 3 | 3 | 114 | 79,4 | 107,9 | 69,8 | 98,4 | 2,6 |
| 1″ | 3 | ½» | 3 | 3 | 114 | 79,4 | 107,9 | 60,3 | 88,9 | 2,5 |
| 1¼» | 3 | 1″ | 3 | 4 | 114 | 88,9 | 117,5 | 79,4 | 107,9 | 3,5 |
| 1¼» | 3 | ¾» | 3 | 4 | 114 | 88,9 | 117,5 | 69,8 | 98,4 | 3,3 |
| 1¼» | 3 | ½» | 3 | 4 | 114 | 88,9 | 117,5 | 60,3 | 88,9 | 2,8 |
| 1½» | 3 | 1¼» | 3 | 3 | 114 | 98,4 | 127,0 | 88,9 | 117,5 | 4,9 |
| 1½» | 3 | ¾» | 3 | 7 | 114 | 98,4 | 127,0 | 69,8 | 98,4 | 3,9 |
| 1½» | 3 | 1″ | 3 | 7 | 114 | 98,4 | 127,0 | 79,4 | 107,9 | 2,8 |
| 1½» | 3 | ½» | 3 | 7 | 114 | 98,4 | 127,0 | 60,3 | 88,9 | 2,0 |
| 2″ | 3 | 1½» | 3 | 6 | 127 | 120,6 | 152,4 | 98,4 | 127,0 | 6,1 |
| 2″ | 3 | 1¼» | 3 | 9 | 127 | 120,6 | 152,4 | 88,9 | 117,5 | 5,5 |
| 2″ | 3 | 1″ | 3 | 13 | 127 | 120,6 | 152,4 | 79,4 | 107,9 | 4,9 |
| 2″ | 3 | ¾» | 3 | 13 | 127 | 120,6 | 152,4 | 69,8 | 98,4 | 4,3 |
| 2″ | 3 | ½» | 3 | 13 | 127 | 120,6 | 152,4 | 60,3 | 88,9 | 3,4 |
Примечания
Размеры указаны в мм.

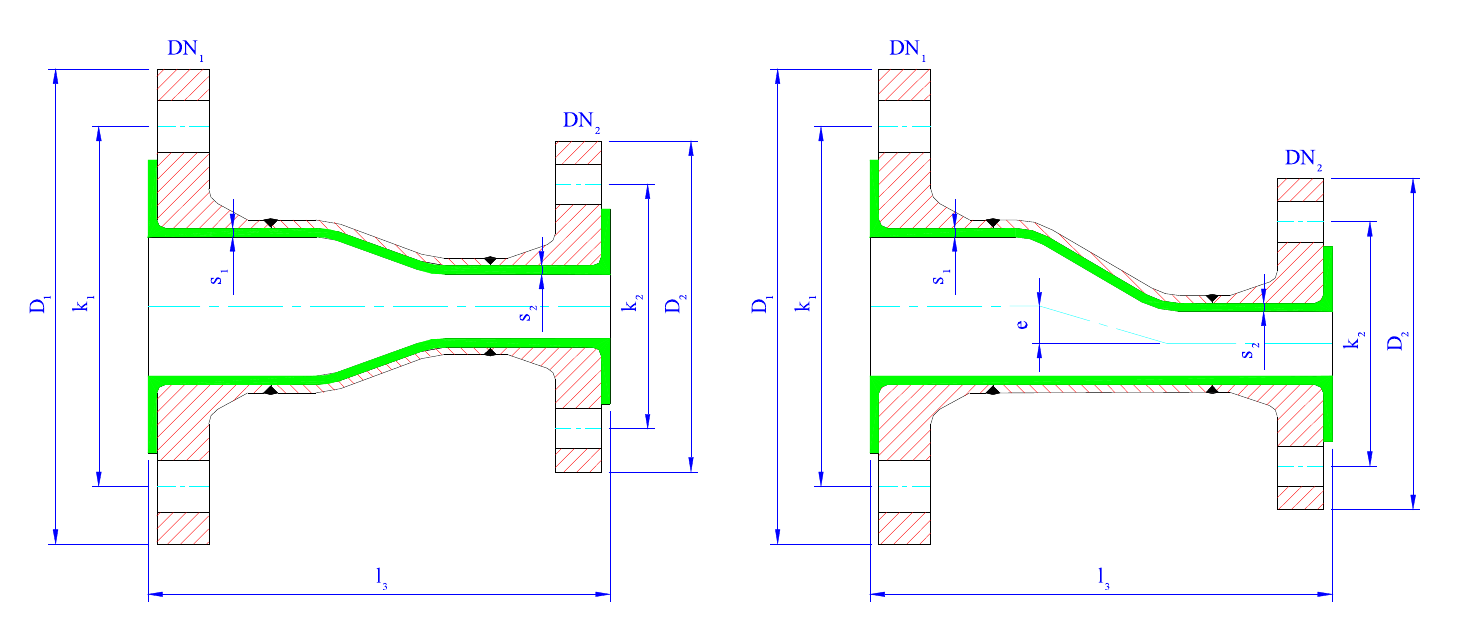

Описание чертежа
На странице представлены два технических чертежа фланцевых переходов в разрезе. Слева показан концентрический переход, справа — эксцентрический переход со смещённой осью (e). На обоих чертежах показаны внешний стальной корпус (штриховка) и внутренняя футеровка из PTFE (зелёная). Обозначены DN1 и DN2 для большего и меньшего концов, D1, D2, K1, K2 — размеры фланцев, l3 — общая длина, s1 и s2 — толщины стенок.
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-21 | Фланцевые переходы PTFE (DIN) | |
| LMP-FC-22 | Фланцевые переходы PTFE (ANSI) |
