Отводы 90° PTFE (DIN)
Артикул: LMP-FC-12
Фланцевые отводы 90° с футеровкой PTFE по стандарту DIN.
Характеристики
- Стандарт
- DIN 2848
- Типоразмеры
- 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
- Футеровка
- Pure PTFE in compliance with ASTM D 1457-78 type IV e V
- Бренд
- LMP Fluorcarbon
Цена по запросу
Фланцевые отводы 90° с футеровкой PTFE по стандарту DIN. Радиус 3D для типоразмеров DN50 и выше, 5D для малых диаметров. DN15–DN300.
Характеристики
| Категория | Отводы |
|---|---|
| Название (EN) | 90° Bends (DIN 2848) |
| Оригинальное название | FLANGED 90° BENDS (DIN 2848) |
| Стандарт | DIN 2848 |
| Страница в каталоге | 11 |
| Материал трубы | St 35 по DIN 1629, часть 3 (1.0308) |
| Фланцы | R-St 37-2 по DIN 17100 (1.0112) |
| Футеровка | Чистый PTFE по ASTM D 1457-78, типы IV и V |
| Условия поставки | DIN 2874 |
Таблица типоразмеров (размеры в мм)
| DN | s | Type of bend | r | l1 | l2 | d4 | k | D | Weight kg. |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 3 | 5d | 42,5 | 80 | 45 | 65 | 95 | 2,0 | |
| 20 | 3 | 5d | 72,5 | 95 | 58 | 75 | 105 | 2,3 | |
| 25 | 3 | 5d | 72,5 | 110 | 68 | 85 | 115 | 2,9 | |
| 32 | 3 | 5d | 92,5 | 130 | 78 | 100 | 140 | 4,0 | |
| 40 | 3 | 5d | 107,5 | 150 | 88 | 110 | 150 | 4,5 | |
| 50 | 3 | 3d | 76 | 120 | 102 | 125 | 165 | 6,0 | |
| 65 | 3,5 | 3d | 95 | 140 | 122 | 145 | 185 | 7,9 | |
| 80 | 4 | 3d | 114,5 | 165 | 138 | 160 | 200 | 10,4 | |
| 100 | 4,5 | 3d | 152,5 | 205 | 158 | 180 | 220 | 12,6 | |
| 125 | 4,5 | 3d | 190,5 | 245 | 188 | 210 | 250 | 19,0 | |
| 150 | 5 | 3d | 228,5 | 285 | 212 | 240 | 285 | 26,0 | |
| 200 | 6 | 3d | 305 | 365 | 268 | 295 | 340 | 48,1 | |
| 250 | 7 | 3d | 381 | 450 | 320 | 350 | 395 | 76,2 | |
| 300 | 7 | 3d | 457 | 525 | 370 | 400 | 445 | 110,0 |
Примечания
— По запросу доступны изделия «Heavy Duty» для вакуумных условий.
— Стальные рамы соответствуют schedule 40.
— По запросу доступны отводы с различными углами.
— Вентиляционные отверстия — по выбору производителя.
Описание чертежа

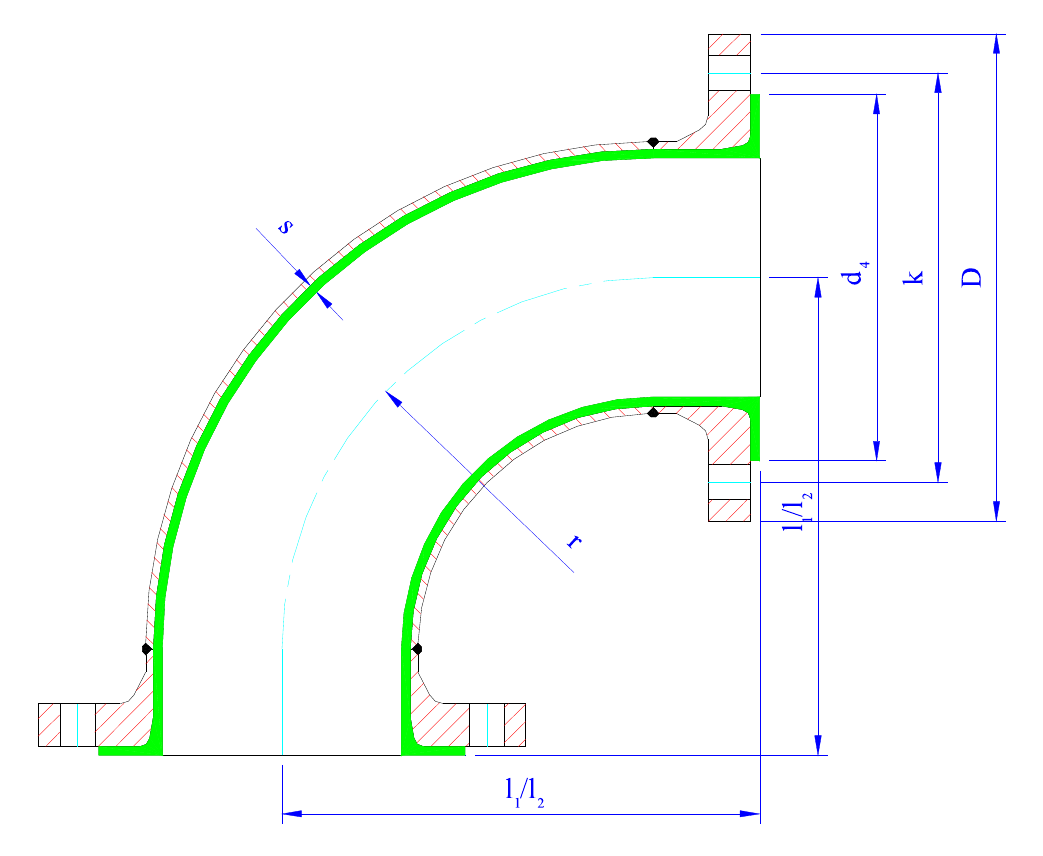

Технический чертёж фланцевого отвода 90° в разрезе. Показана футеровка из PTFE (зелёная) внутри стального корпуса с фланцами по обоим концам. Обозначены толщина стенки (s), радиус изгиба (r), расстояния от центра до торца (l1, l2), внутренний диаметр (d4), диаметр расположения болтов (k), наружный диаметр фланца (D) и размеры футеровки (d1, d2).
Модификации товара
| Артикул | Описание | |
|---|---|---|
| LMP-FC-11 | Отводы 45° PTFE (DIN) | |
| LMP-FC-12 | Отводы 90° PTFE (DIN) | |
| LMP-FC-13 | Отводы 45° PTFE (ANSI) | |
| LMP-FC-14 | Отводы 90° PTFE (ANSI) |
