Манифольды PTFE
Артикул: LMP-FC-43
Манифольды (коллекторы) с несколькими боковыми ответвлениями, спрессованные в единую деталь из PTFE.
Характеристики
- Стандарт
- По чертежу
- Типоразмеры
- 15, 20, 25, 32, 40, 50, 65, 80, 100
- Бренд
- LMP Fluorcarbon
Цена по запросу
Манифольды (коллекторы) с несколькими боковыми ответвлениями, спрессованные в единую деталь из PTFE. Снижают количество фланцевых соединений, повышают безопасность. Прямые и наклонные исполнения, как равные, так и переходные. По чертежу заказчика.
Характеристики
| Категория | Манифольды |
|---|---|
| Название (EN) | Manifolds |
| Оригинальное название | MANIFOLDS |
| Стандарт | По чертежу |
| Страница в каталоге | 72 |
Таблица типоразмеров (размеры в мм)
| DN | d1 | d2 | d3 | L | H | k | D | kg |
|---|---|---|---|---|---|---|---|---|
| 15 | 24.0 | 3.0 | 12 | 45 | 16.5 | 65 | 95 | 1.9 |
| 20 | 30.0 | 3.0 | 17 | 50 | 19.0 | 75 | 105 | 2.6 |
| 25 | 39.0 | 3.0 | 22 | 55 | 22.0 | 85 | 115 | 3.8 |
| 32 | 47.0 | 3.5 | 28 | 60 | 25.0 | 100 | 140 | 5.9 |
| 40 | 56.0 | 3.5 | 34 | 65 | 28.0 | 110 | 150 | 7.5 |
| 50 | 68.0 | 3.5 | 43 | 75 | 33.0 | 125 | 165 | 11.0 |
| 65 | 85.0 | 4.0 | 55 | 90 | 39.0 | 145 | 185 | 18.0 |
| 80 | 102.0 | 4.0 | 68 | 105 | 46.0 | 160 | 200 | 27.0 |
| 100 | 126.0 | 4.0 | 86 | 130 | 57.0 | 180 | 220 | 45.0 |
Примечания
Манифольды разработаны для случаев, когда пространство ограничено или требования безопасности не позволяют использовать несколько промежуточных фланцевых соединений. Это изделия уровня «State of the Art», изготавливаемые по индивидуальным требованиям заказчика: количество фланцев уменьшается за счёт формования детали в единый узел. Для получения дополнительной информации обратитесь к производителю.
Описание чертежа

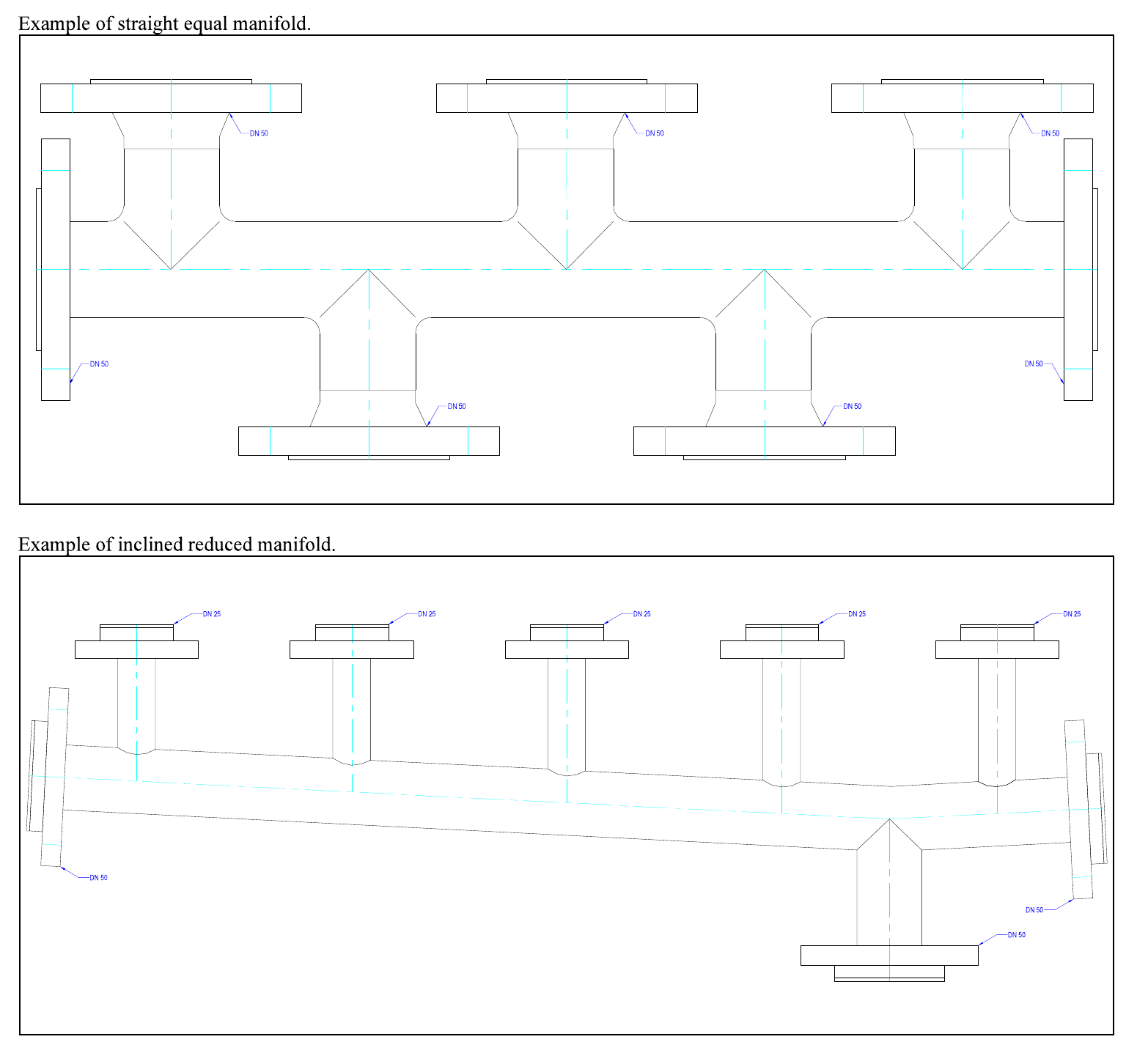

На странице представлены два технических чертежа примеров манифольдов. На первом, «Пример прямого равнопроходного манифольда», показан вид спереди многопатрубкового узла с основным горизонтальным каналом и несколькими вертикальными ответвлениями сверху и снизу; все ответвления обозначены DN 50. На втором, «Пример наклонного переходного манифольда», показан вид сбоку манифольда с основным каналом DN 50 и несколькими вертикальными ответвлениями меньшего диаметра DN 25.
